इंजीिनय रंग ड ॉइंग - CITS
रवेट्स (Rivets)
अ ास (Exercise) 6.19 से 6.24
बो अस बली, नट और फाउंडेशन बो के िच बनाएं । े िचंग बनाने/ड ाइंग के िलए िच के बगल म मौजूद जगह का इ ेमाल कर ।
रवेट काब न ील या रॉट आयरन या नॉन - फे रस (अलौह) धातु से बनी िसिलंिड कल रॉड होती है। इसम एक हेड और श क होती है जो िसरे पर पतली
होती है िजससे रवेट के होल म आसानी से िफट हो जाती है। रवेट्स का इ ेमाल ेट या ील से न को मजबूती से पकड़ने के िलए िकया जाता है,
ठीक वैसे ही जैसे ीम बॉयलर, गड स , ील र, िशप िब ंग म होता है। रवेट के होल या तो पंिचंग करके या िड िलंग करके बनाए जाते ह । जब
ेट्स को अलाइन िकया जाता है, तो गम िकए गए रवेट्स को होलो म डाला जाता है। रवेट सेट का इ ेमाल करके , श क के िपछले
Fig 1
िह े को होल को बंद करते ए हेड म बनाया जाता है। ठं डा होने पर ेटों को िसर के बीच मजबूती से रखा जाता है। बॉयलर शेल के लीके ज को रोकने
के िलए, िजसके दौरान ेट के िसरों और रवेट हेड के िसरे को ंट को िचसेल के समान उपकरण का उपयोग करके हैमर से दबाया जाता है।

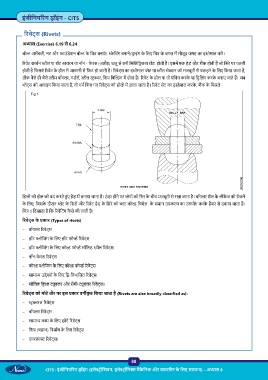

िच 1 िदखाता है िक रवेिटंग कै से की जाती है।
रवेट्स के कार (Types of rivets)
– बॉयलर रवेट्स
– हॉट ोिजंग के िलए हॉट फो रवेट्स
– हॉट ोिजंग के िलए को फो सॉिलड ील रवेट्स
– नॉन-फे रस रवेट्स
– को ोिजंग के िलए को फो रवेट्स
– सामा उ े ों के िलए ि -िवभािजत रवेट्स
– सॉिलड िड ूबलर और सेमी- ूबलर रवेट्स।
रवेट्स को मोटे तौर पर इस कार वग कृ त िकया जाता है (Rivets are also broadly classified as):
– रल रवेट्स
– बॉयलर रवेट्स
– सामा काम के िलए छोटे रवेट्स
– िशप (जहाज) िनमा ण के िलए रवेट्स
– एयर ा रवेट्स।
88
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 6
