P. 59
इंजीिनय रंग ड ॉइंग - CITS

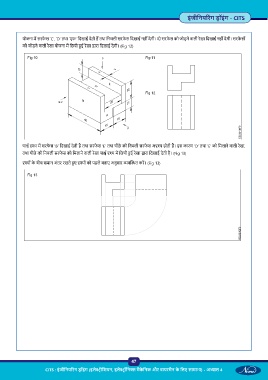

योजना म सरफे स `C , `D तथा `एफ िदखाई देती ह तथा िनचली सरफे स िदखाई नहीं देगी। दो सरफे स को जोड़ने वाली रेखा िदखाई नहीं देगी। सरफे सों
को जोड़ने वाली रेखा योजना म िछपी ई रेखा ारा िदखाई देगी। (Fig 12)
Fig 10 Fig 11
Fig 12
पा म सरफे स ‘B िदखाई देती है तथा सरफे स ‘E तथा पीछे की िनचली सरफे स अ होती ह । इस कारण ‘D तथा ‘E को िमलाने वाली रेखा,
तथा पीछे की िनचली सरफे स को िमलाने वाली रेखा पा म िछपी ई रेखा ारा िदखाई देती है। (Fig 13)
ों के बीच समान अंतर रखते ए ों को पहले बताए अनुसार व थत कर । (Fig 13)
Fig 13
47
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 4
