इंजीिनय रंग ड ॉइंग - CITS

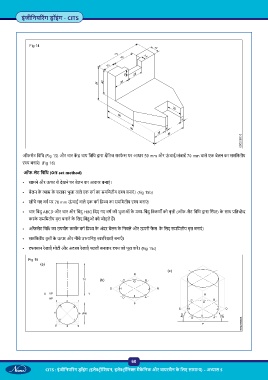

Fig 14
ऑफसेट िविध (Fig 15) और चार क चाप िविध ारा ैितज सरफे स पर आधार 50 mm और ऊं चाई/लंबाई 70 mm वाले एक बेलन का समिमतीय
बनाएं । (Fig 16)
ऑफ-सेट िविध (Off-set method)
• सामने और ऊपर से देखने पर बेलन का आकार बनाएं ।
• बेलन के ास के बराबर भुजा वाले एक वग का समिमतीय बनाएं । (Fig 15b)
• खींचे गए वग पर 70 mm ऊं चाई वाले एक वग ि का समिमतीय बनाएं ।
• चार िबंदु ABCD और चार और िबंदु HIJG िदए गए वग की भुजाओं के म -िबंदु िवकण को वृ ों (ऑफ-सेट िविध ारा थत) के साथ ित े द
करके समिमतीय वृ बनाने के िलए िबंदुओं को जोड़ते ह ।
• ऑफसेट िविध का उपयोग करके वग ि के अंदर बेलन के िनचले और ऊपरी फे स के िलए समिमतीय वृ बनाएं ।
• समिमतीय वृ ों के ऊपर और नीचे उभयिन श रेखाएँ बनाएँ ।
• मान रेखाएँ मोटी और अ रेखाएँ पतली बनाकर को पूरा कर । (Fig 15c)
Fig 15
60
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 5
