इंजीिनय रंग ड ॉइंग - CITS

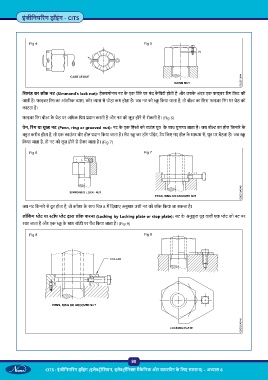

Fig 4 Fig 5
िसमंड का लॉक नट (Simmond s lock nut): हे ागोनल नट के एक िसरे पर बंद कै िवटी होती है और उसके अंदर एक फाइबर रंग िफट की
जाती है। फाइबर रंग का आंत रक ास, कोर ास से थोड़ा कम होता है। जब नट को ू िकया जाता है, तो बो का िसरा फाइबर रंग पर ेड को
काटता है।
फाइबर रंग बो के ेड पर अिधक ि प दान करती है और नट को लूज़ होने से रोकती है। (Fig 6)
पेन, रंग या ू ड नट (Penn, ring or grooved nut): नट के एक िह े को राउंड ूव के साथ घुमाया जाता है। जब बो का होल िकनारे के
ब त करीब होता है, तो एक काउंटर बोर होल दान िकया जाता है। सेट ू का डॉग पॉइंट, टैप िकए गए होल के मा म से, ूव पर बैठता है। जब ू
िकया जाता है, तो नट को लूज़ होने से रोका जाता है। (Fig 7)
Fig 6 Fig 7
जब नट िकनारे से दू र होता है, तो कॉलर के साथ िच 8 म िदखाए अनुसार उसी नट को लॉक िकया जा सकता है।
लॉिकं ग ेट या ॉप ेट ारा लॉक करना (Locking by Locking plate or stop plate): नट के अनुकू ल ूव वाली एक ेट को नट पर
रखा जाता है और एक ू के साथ बॉडी पर प च िकया जाता है। (Fig 9)
Fig 8 Fig 9
80
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 6
