इले ीिशयन - CITS

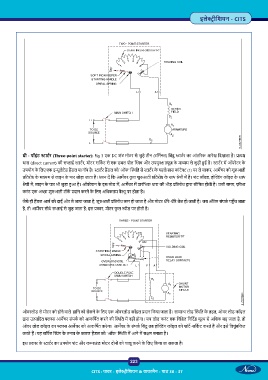

ी - पॉइंट ाट र (Three-point starter): Fig 3 एक DC शंट मोटर से जुड़े तीन (टिम नल) िबंदु ाट र का आंत रक आरेख िदखाता है।
धारा (direct current) की स ाई ाट र, मोटर सिक ट से एक डबल पोल च और उपयु यूज़ के मा म से जुड़ी ई है। ाट र म ऑपरेटर के
उपयोग के िलए एक इ ुलेटेड ह डल या नॉब है। ाट र ह डल को `ऑफ थित से ाट र के पहले ास कांटे (1) पर ले जाकर, आम चर को शु आती
ितरोध के मा म से लाइन के पार जोड़ा जाता है। ान द िक आम चर कु ल शु आती ितरोध के साथ ेणी म है। शंट फ़ी , हो ंग कॉइल के साथ
ेणी म , लाइन के पार भी जुड़ा आ है। ऑपरेशन के इस मोड म , आम चर म ारंिभक धारा की भीड़ ितरोध ारा सीिमत होती है। उसी समय, फ़ी
करंट एक अ ा शु आती टॉक दान करने के िलए अिधकतम वै ू पर होता है।
जैसे ही ह डल आम को दाईं ओर ले जाया जाता है, शु आती ितरोध कम हो जाता है और मोटर धीरे-धीरे तेज हो जाती है। जब अंितम संपक प ँच जाता
है, तो आम चर सीधे स ाई से जुड़ जाता है; इस कार, मोटर फु ल ीड पर होती है।
ओवरलोड से मोटर को होने वाले हािन को रोकने के िलए एक ओवरलोड कॉइल दान िकया जाता है। सामा लोड थित के तहत, ओवर लोड कॉइल
ारा उ ािदत आम चर संपक को आकिष त करने की थित म नहीं होगा। जब लोड करंट एक िनि त िनिद मू से अिधक बढ़ जाता है, तो
ओवर लोड कॉइल का आम चर को आकिष त करेगा। आम चर के संपक िबंदु तब हो ंग कॉइल को शॉट -सिक ट करते ह और इसे िवचुंबिकत
करते ह । यह सिप ल ंग के तनाव के कारण ह डल को `ऑफ थित म आने म स म बनाता है।
इस कार के ाट र का उपयोग शंट और क ाउंड मोटर दोनों को चालू करने के िलए िकया जा सकता है।
223
CITS : पावर - इले ीिशयन & वायरमैन - पाठ 30 - 37
