इले ीिशयन - CITS

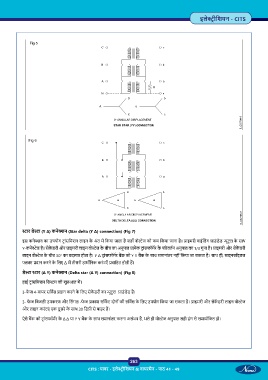

Fig 5
Fig 6
ार डे ा (Y Δ) कने न (Star delta (Y Δ) connection) (Fig 7)
इस कने न का उपयोग ट ांसिमशन लाइन के अंत म िकया जाता है जहाँ वो ेज को कम िकया जाना है। ाइमरी वाइंिडंग ाउंडेड ूट ल के साथ
Y-कने ेड है। सेक डरी और ाइमरी लाइन वो ेज के बीच का अनुपात ेक ट ांसफॉम र के प रवत न अनुपात का 1/3 गुना है। ाइमरी और सेक डरी
लाइन वो ेज के बीच 30° का बदलाव होता है। Y Δ ट ांसफॉम र ब क को Y Y ब क के साथ समानांतर नहीं िकया जा सकता है। साथ ही, साइनसॉइडल
दान करने के िलए Δ म तीसरी हाम िनक करंटएँ वािहत होती ह ।
डे ा ार (Δ Y) कने न (Delta star (Δ Y) connection) (Fig 8)
हाई ट ांसिमशन िस म की शु आत म ।
3-फे ज 4-वायर सिव स दान करने के िलए सेक डरी का ूट ल ाउंडेड है।
3- फे ज िबजली उपकरण और िसंगल -फे ज काश सिक ट दोनों की सिव स के िलए उपयोग िकया जा सकता है। ाइमरी और सेक डरी लाइन वो ेज
और लाइन करंटएं एक दू सरे के साथ 30 िड ी से बाहर ह ।
ऐसे ब क को ट ांसफॉम र के Δ Δ या Y Y ब क के साथ समानांतर करना असंभव है, भले ही वो ेज अनुपात सही ढंग से समायोिजत हो।
263
CITS : पावर - इले ीिशयन & वायरमैन - पाठ 41 - 49
