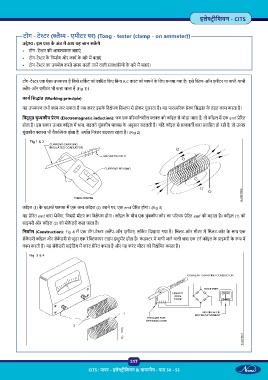

इले ीिशयन - CITS
टोंग - टे र ( ै - एमीटर पर) (Tong - tester (clamp - on ammeter))
उ े : इस पाठ के अंत म आप यह जान सक गे
• टोंग -टे र की आव कता बताएं
• टोंग-टे र के िनमा ण और काय के बारे म बताएं
• टोंग-टे र का उपयोग करते समय बरती जाने वाली सावधािनयों के बारे म बताएं ।
टोंग-टे र एक ऐसा उपकरण है िजसे सिक ट को बािधत िकए िबना A.C करंट को मापने के िलए बनाया गया है। इसे प-ऑन एमीटर या कभी-कभी
प-ऑन एमीटर भी कहा जाता है (Fig 1)।
काय िस ांत (Working principle)
यह उपकरण तभी काम कर सकता है जब करंट इसके िव ेपण िस म से होकर गुज़रता है। यह पार रक ेरण िस ांत के तहत काम करता है।
िवद ् युत चु कीय ेरण (Electromagnetic induction): जब एक प रवत नशील को कॉइल से जोड़ा जाता है, तो कॉइल म एक emf े रत
होता है। इस कार उ कॉइल म धारा, बदलते चुंबकीय के अनुसार बदलती है। यिद कॉइल से ावत धारा वािहत हो रही है, तो उ
चुंबकीय भी वैक क होता है, अथा त िनरंतर बदलता रहता है। (Fig 2)
Fig 1 & 2
कॉइल (1) के बदलते म एक अ कॉइल (2) रखने पर, एक emf े रत होगा। (Fig 3)
यह े रत emf धारा भेजेगा, िजससे मीटर का िव ेपण होगा। कॉइल के बीच एक चुंबकीय कोर का प रचय े रत emf को बढ़ाता है। कॉइल (1) को
ाइमरी और कॉइल (2) को सेक डरी कहा जाता है।
िनमा ण (Construction): Fig 4 म एक टोंग-टे र ( प-ऑन एमीटर) सिक ट िदखाया गया है। ट-कोर मीटर म ट-कोर के साथ एक
सेक डरी कॉइल और सेक डरी से जुड़ा एक रे फायर टाइप इं म ट होता है। कं ड र म मापी जाने वाली धारा एक टन कॉइल के ाइमरी के प म
काम करती है। यह सेक डरी वाइंिडंग म करंट े रत करता है और यह करंट मीटर को िव ेिपत करता है।
Fig 3 & 4
317
CITS : पावर - इले ीिशयन & वायरमैन - पाठ 50 - 53
