इले ॉिन मैके िनक - CITS

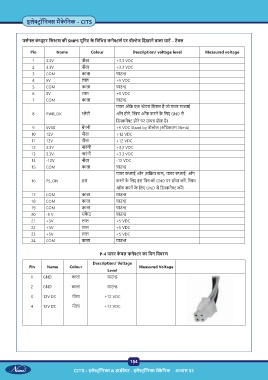

पस नल कं ूटर िस म की SMPS यूिनट के िविभ कने स पर वो ेज िदखाने वाला चाट – टेबल

Pin Name Colour Description/ voltage level Measured voltage
1 3.3V पीला +3.3 VDC
2 3.3V पीला +3.3 VDC
3 COM काला ाउ
4 5V लाल +5 VDC
5 COM काला ाउ
6 5V लाल +5 VDC
7 COM काला ाउ
पावर ओके एक ेटस िस ल है जो पावर स ाई
8 PWR_OK ेटी ऑन होने, च ऑफ करने के िलए GND से
िड ने होने पर उ होता है।
9 5VSB ब गनी +5 VDC Stand by वो ेज (अिधकतम 10mA)
10 12V पीला +12 VDC
11 12V पीला +12 VDC
12 3.3V नारंगी +3.3 VDC
13 3.3V नारंगी +3.3 VDC
14 -12V नीला -12 VDC
15 COM काला ाउ
पावर स ाई ऑन (सि य कम), पावर स ाई ऑन
16 PS_ON हरा करने के िलए इस िपन को GND पर छोटा कर , च
ऑफ करने के िलए GND से िड ने कर ।
17 COM काला ाउ
18 COM काला ाउ
19 COM काला ाउ
20 -5 V सफे द ाउ
21 +5V लाल +5 VDC
22 +5V लाल +5 VDC
23 +5V लाल +5 VDC
24 COM काला ाउ

P-4 पावर के बल कने र का िपन िववरण
Description/ Voltage
Pin Name Colour Measured Voltage
Level
1 GND काला ाउ

2 GND काला ाउ
3 12V DC पीला +12 VDC

4 12V DC पीला +12 VDC

154

CITS : इले ॉिन & हाड वेयर - इले ॉिन मैके िनक - अ ास 51
