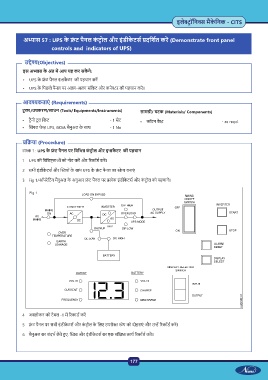

P. 197
इले ॉिन मैके िनक - CITS
अ ास 57 : UPS के ं ट पैनल कं ट ोल और इंडीके टस दिश त कर (Demonstrate front panel
controls and indicators of UPS)
उ े (Objectives)
इस अ ास के अंत म आप यह कर सक गे:
• UPS के ं ट पैनल इ कै टर की पहचान कर
• UPS के िपछले पैनल पर अलग-अलग सॉके ट और कने र की पहचान कर ।
आव कताएं (Requirements)
टू /उपकरण/साधन (Tools/ Equipments/Instruments) साम ी/ घटक (Materials/ Components)
• ट ैनी टू ल िकट - 1 सेट • कॉटन वै - as reqd.
• िसंगल फे ज़ UPS, 6KVA मैनुअल के साथ - 1 No
ि या (Procedure)
टा 1 : UPS के ं ट पैनल पर िविभ कं ट ोल और इ कै टर की पहचान
1 UPS की िविश ताओं को नोट कर और रकॉड कर ।
2 सभी इंडीके टस और चों के साथ UPS के ं ट पैनल का े च बनाएं
3 Fig 1/ऑपरेिटंग मैनुअल के अनुआर ं ट पैनल पर ेक इंडीके टस और कं ट ोल को पहचान ।
Fig 1
4 अवलोकन को टेबल -1 म रकाड कर
5 ं ट पैनल पर सभी इंडीके टस और कं ट ोल के िलए उपरो ेप को दोहराएं और उ रकॉड कर ।
6 मैनुअल का संदभ लेते ए, च और इंडीके टस का एक संि काय रकॉड कर ।
177
