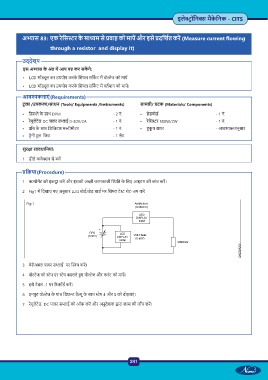

P. 261
इले ॉिन मैके िनक - CITS
अ ास 83: एक रेिस र के मा म से वाह को माप और इसे दिश त कर (Measure current flowing
through a resistor and display it)
उद्देश्य
इस अ ास के अंत म आप यह कर सक गे:
• LCD मॉ ूल का उपयोग करके िसंपल सिक ट म वो ेज को माप
• LCD मॉ ूल का उपयोग करके िसंपल सिक ट म वत मान को माप ।
आव कताएं (Requirements)
टू /उपकरण/साधन (Tools/ Equipments /Instruments) साम ी/ घटक (Materials/ Components)
• िड े के साथ DPM - 2 नं. • ेडबोड - 1 नं.
• रेगुलेटेड DC पावर स ाई 0-30V/2A - 1 नं. • रेिस र 500W/2W - 1 नं.
• ॉब के साथ िडिजटल म ीमीटर - 1 नं. • कू प वायर - आव कतानुसार
• ट ेनी टू ल िकट - 1 सेट
सुर ा सावधािनयां:
1 ढीले कने न से बच
ि या (Procedure)
1 क ोन ट को इक ा कर और इसकी अ ी कामकाजी ित के िलए आइटम की जांच कर ।
2 Fig1 म िदखाए गए अनुसार LUG बोड / ेड बाड पर िसंपल टे सेट-अप कर
Fig 1
3 वेरीअबल पावर स ाई पर च कर ।
4 वो ेज को ेप दर ेप बदलते ए वो ेज और करंट को माप ।
5 इसे टेबल -1 पर रकॉड कर ।
6 इनपुट वो ेज के पांच िड वै ू के साथ ेप 4 और 5 को दोहराएं ।
7 रेगुलेटेड DC पावर स ाई को ऑफ कर और अनुदेशक ारा काम की जाँच कर ।
241
