इले  ॉिन  मैके िनक - CITS

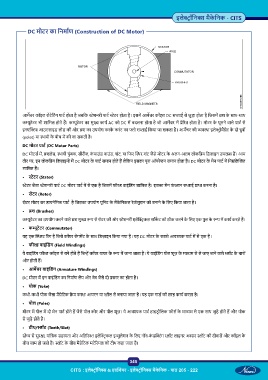

             DC मोटर का िनमा ण (Construction of DC Motor)





















           आम चर कॉइल रोटेिटंग पाट  होता है जबिक  ेशनरी पाट   ेटर होता है। इसम  आम चर कॉइल DC स ाई से जुड़ा होता है िजसम   श के  साथ-साथ
           क ूटेटर भी शािमल होते ह । क ूटेटर का मु  काय  AC को DC म  बदलना होता है जो आम चर म   े रत होता है। मोटर के  घूमने वाले पाट  से
           इनए  व आउटसाइड लोड की ओर  श का उपयोग करके  करंट का  ो स ाई िकया जा सकता है। आम चर की  व था इले  ोमै ेट के  दो  ुवों
           (poles) या  थायी के  बीच म  की जा सकती है।

           DC मोटर पाट  (DC Motor Parts)
           DC मोटस  म ,  शलेस,  थायी चुंबक, सीरीज, कं पाउंड वाउंड, शंट, या िफर   थर शंट जैसे मोटर के  अलग-अलग लोकि य िडज़ाइन उपल  ह । आम
           तौर पर, इन लोकि य िडज़ाइनों म  DC मोटर के  पाट  समान होते ह  लेिकन इसका पूरा ऑपरेशन समान होता है। DC मोटर के  मेन पाट  म  िन िल खत
           शािमल ह ।
           •   ेटर (Stator)

            ेटर जैसा  ेशनरी पाट  DC मोटर पाट  म  से एक है िजसम  फी  वाइंिडंग शािमल है। इसका मेन फं  न स ाई  ा  करना है।
           •  रोटर (Rotor)
           रोटर मोटर का डायनेिमक पाट   है िजसका उपयोग यूिनट के  मैके िनकल रेवोलुशन को बनाने के  िलए िकया जाता है।

           •   श (Brushes)
           क ूटेटर का उपयोग करने वाले  श मु   प से रोटर की ओर  ेशनरी इले   कल सिक  ट को ठीक करने के  िलए एक पुल के   प म  काय  करते ह ।
           •  क ूटेटर (Commutator)

           यह एक    ट  रंग है िजसे कॉपर सेगम ट के  साथ िडज़ाइन िकया गया है। यह DC मोटर के  सबसे आव क पाट  म  से एक है।
           •   फी  वाइंिडंग (Field Windings)
           ये वाइंिडंग फी  कॉइल से बने होते ह  िज   कॉपर वायर के   प म  जाना जाता है। ये वाइंिडंग पोल शूज़ के  मा म से ले जाए जाने वाले  ॉट के  चारों
           ओर होती ह ।

           •  आम चर वाइंिडंग (Armature Windings)
           DC मोटर म  इन वाइंिडंग का िनमा ण लैप और वेव जैसे दो  कार का होता है।
           •  योक (Yoke)

           कभी-कभी योक जैसा मै ेिटक  े म का  आयरन या  ील से बनाया जाता है। यह एक गाड  की तरह काय  करता है।
           •  पोल (Poles)

           मोटर म  पोल म  दो मेन पाट  होते ह  जैसे पोल कोर और पोल शूज़। ये आव क पाट  हाइड  ोिलक फोस  के  मा म से एक साथ जुड़े होते ह  और योक
           से जुड़े होते ह ।
           •  टीथ/ ॉट (Teeth/Slot)
            ै च से सुर ा, यांि क सहायता और अित र  इले   कल इ ुलेशन के  िलए नॉन-कं ड  ंग  ॉट लाइनर अ र  ॉट की दीवारों और कॉइल के
           बीच जाम हो जाते ह ।  ॉट के  बीच मै ेिटक मटे रयल को टीथ कहा जाता है।



                                                           345
