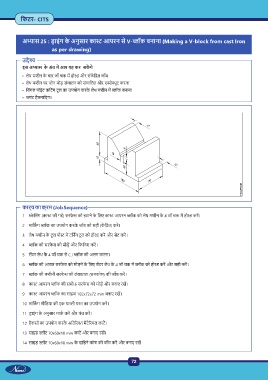

P. 88
िफटर- CITS
अ ास 25 : ड ाइंग के अनुसार का आयरन से V- ॉक बनाना (Making a V-block from cast Iron
as per drawing)
उ े
इस अ ास के अंत म आप यह कर सक गे
• लेथ मशीन के चार जॉ चक म हो और संक ि त जॉब
• लेथ मशीन पर ेन मोड़ संचालन को संचािलत और ए े ूट करना
• िसंगल पॉइंट किटंग टू ल का उपयोग करके लेथ मशीन म ॉक बनाना
• ांट हैकसॉइंग।
कार्य का क्रम (Job Sequence)
Job Sequence
1 े िलंग (का की गई) सरफे स को हटाने के िलए का आयरन ॉक को लेथ मशीन के 4 जॉ चक म हो कर ।
2 मािक ग ॉक का उपयोग करके जॉब को सही (क ि त) कर ।
3 लेथ मशीन के टू ल पो म टिन ग टू ल को हो कर और सेट कर ।
4 ॉक की सरफे स को मोड़ और िफिनश कर ।
5 स टर लेथ के 4 जॉ चक से C.I ॉक को अलग करना।
6 ॉक की आस सरफे स को मोड़ने के िलए स टर लेथ के 4 जॉ चक म ॉक को हो कर और सही कर ।
7 ॉक की मशीनी सरफे स की लंबवतता (समकोण) की जाँच कर ।
8 का आयरन ॉक की सभी 6 सरफे स को मोड़ और बनाए रख ।
9 का आयरन ॉक का साइज 102x72x72 mm बनाए रख ।
10 मािक ग मीिडया की एक पतली परत का उपयोग कर ।
11 ड ाइंग के अनुसार माक कर और पंच कर ।
12 हैकसॉ का उपयोग करके अित र मैटे रयल काट ।
13 साइड ॉट 70x60x10 mm काट और बनाए रख ।
14 साइड ॉट 70x60x10 mm के दािहने कोण की जाँच कर और बनाए रख
72
