िफटर - CITS

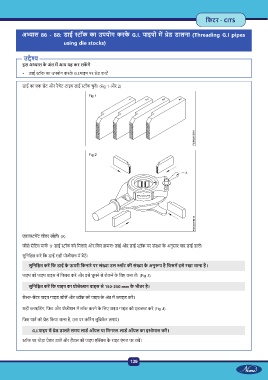

अ ास 86 - 88: डाई ॉक का उपयोग करके G.I. पाइपों म ेड डालना (Threading G.I pipes
using die stocks)
उ े
इस अ ास के अंत म आप यह कर सक गे
• डाई ॉक का उपयोग करके G.I.पाइप पर ेड काट
डाई का एक सेट और रैचेट-टाइप डाई ॉक चुन । (Fig 1 और 2)
एडज म ट लीवर खोल । (A)
जीरो सेिटंग माक ‘0ʼ डाई ॉक को िमलाएं और िफर मशः डाई और डाई ॉक पर सं ा के अनुसार चार डाई डाल ।
सुिनि त कर िक डाई सही पोजीशन म बैठ ।
सुिनि त कर िक डाई के ऊपरी िकनारे पर सं ा उस ॉट की सं ा के अनु प है िजसम इसे रखा जाना है।
पाइप को पाइप वाइस म िफ कर और इसे घूमने से रोकने के िलए कस ल । (Fig 3)
सुिनि त कर िक पाइप का ोजे न वाइस से 150-250 mm के भीतर है।
से -स टर पाइप गाइड खोल और ॉक को पाइप के अंत म ाइड कर ।
सही ाइिडंग, िफट और पोजीशन म लॉक करने के िलए पाइप गाइड को एडज कर (Fig 4)
िजस पाट को ेड िकया जाना है, उस पर किटंग लुि क ट लगाएं ।
G.I.पाइप म ेड डालते समय लाड ऑयल या िमनरल-लाड ऑयल का इ ेमाल कर ।
ॉक पर थोड़ा ेशर डाल और ह डल को पाइप ए स के राइट एं गल पर रख ।
139
