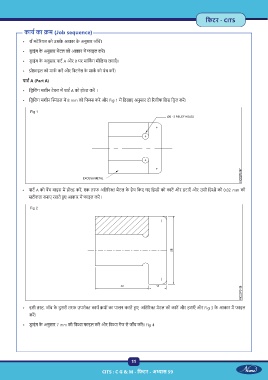

P. 23
िफटर - CITS
काय का म (Job sequence)
• रॉ मटे रयल को उसके आकार के अनुसार जाँच ।
• ड ाइंग के अनुसार मेटल को आकार म फाइल कर ।
• ड ाइंग के अनुसार पाट A और B पर मािक ग मीिडया लगाएँ ।
• ोफ़ाइल को माक कर और िवटनेस के माक को पंच कर ।
पाट A (Part A)
• िड िलंग मशीन टेबल म पाट A को हो कर ।
• िड िलंग मशीन ंडल म 8 mm को िफ कर और Fig 1 म िदखाए अनुसार दो रलीफ िछ िड ल कर ।
Fig 1
• पाट A को ब च वाइस म हो कर , एक तरफ अित र मेटल के हैच िकए गए िह े को काट और हटाएँ और उसी िह े को 0.02 mm की
सटीकता बनाए रखते ए आकार म फाइल कर ।
Fig 2
• इसी तरह, जॉब के दू सरी तरफ उपरो काय मों का पालन करते ए, अित र मेटल को काट और हटाएँ और Fig 3 के आकार म फाइल
कर ।
• ड ाइंग के अनुसार 7 mm की ि ा फाइल कर और ि ा गेज से जाँच कर । Fig 4
11
CITS : C G & M - िफटर - अ ास 59
