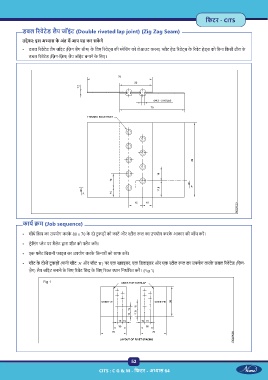

Page 65 - CITS - Fitter - TP (Volume 2) - Hindi
P. 65
िफटर - CITS
डबल रवेटेड लैप जॉइंट (Double riveted lap joint) (Zig Zag Seam)
उ े : इस अ ास के अंत म आप यह कर सक गे
• डबल रवेटेड लैप जॉइंट (िज़ग ज़ैग सीम) के िलए रवेट्स की ेिसंग को लेआउट करना, ैट हेड रवेट्स के रवेट हेड्स को िबना िकसी ढील के
डबल रवेटेड (िज़ग-िज़ग) लैप जॉइंट बनाने के िलए।
काय म (Job sequence)
• सीधे ि प का उपयोग करके 80 x 70 के दो टुकड़ों को काट और ील ल का उपयोग करके आकार की जाँच कर ।
• ड ेिसंग ेट पर मैलेट ारा शीट को ैट कर ।
• एक ैट िचकनी फाइल का उपयोग करके िकनारों को साफ कर ।
• शीट के दोनों टुकड़ों (यानी शीट ‘Aʼ और शीट ‘Bʼ) पर एक ाइबर, एक िडवाइडर और एक ील ल का उपयोग करके डबल रवेटेड (िज़ग-
ज़ैग) लैप जॉइंट बनाने के िलए रवेट िछ के िलए र ान िनधा रत कर । (Fig 1)
Fig 1
53
CITS : C G & M - िफटर - अ ास 64
