मैके िनक डीजल - CITS

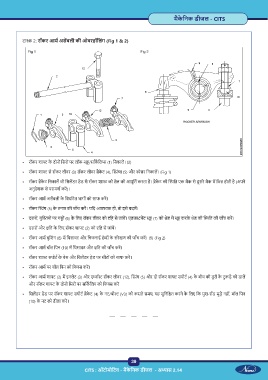

टा 2: रॉकर आम अस बली की ओवरहॉिलंग (Fig 1 & 2)
Fig 1 Fig 2
• रॉकर शा के दोनों िसरों पर लॉक- ू /सिक िल (1) िनकाल । (2)
• रॉकर शा से रॉकर लीवर (3) रॉकर लीवर ैके ट (4), ं (5) और ेसर िनकाल । (Fig 1)
• रॉकर ैके ट िनकाल जो िसल डर हेड से रॉकर शा को तेल की आपूित करता है। ैके ट की ित एक मेक से दू सरे मेक म िभ होती है (अपने
अनुदेशक से परामश कर )।
• रॉकर आम अस बली के िवघिटत भागों को साफ कर ।
• रॉकर ंग (5) के तनाव की जाँच कर । यिद आव क हो, तो इसे बदल ।
• दरारों, यु यों पर ग ों (6) के िलए रॉकर लीवर को ि से जांच । एडज म ट ू (7) को ेड म ू करके ेड की ित की जाँच कर ।
• दरारों और ित के िलए रॉकर शा (2) को ि से जांच ।
• रॉकर आम बुिशंग (8) म िघसावट और िचकनाई छे दों के संरेखण की जाँच कर । (9) (Fig 2)
• रॉकर आम बॉल िपन (10) म िघसावट और ित की जाँच कर ।
• रॉकर शा सपोट के बेस और िसल डर हेड पर सीटों को साफ कर ।
• रॉकर आम पर बॉल िपन को िफ कर ।
• रॉकर आम शा (2) म इनलेट (3) और ए ॉ रॉकर लीवर (12), ंग (5) और दो रॉकर शा सपोट (4) के बीच की दू री के टुकड़े को डाल
और रॉकर शा के दोनों िसरों पर सिक िलप को िफ कर
• िसल डर हेड पर रॉकर शा सपोट ैके ट (4) के नट/बो (V3) को कसते समय, यह सुिनि त करने के िलए िक पुश-रॉड मुड़े नहीं, बॉल िपन
(10) के नट को ढीला कर ।
