P. 94
मैके िनक डीजल - CITS

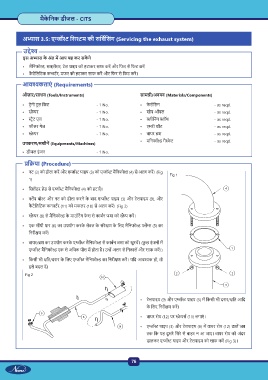

अ ास 3.5: ए ॉ िस म की सिव िसंग (Servicing the exhaust system)
उ े
इस अ ास के अंत म आप यह कर सक गे
• मैिनफो , साइल सर, टेल पाइप को हटाकर साफ कर और िफर से िफट कर
• कै टेिलिटक क ट र, मफर को हटाकर साफ कर और िफर से िफट कर ।
आव कताएं (Requirements)
औज़ार/साधन (Tools/Instruments) साम ी/अवयव (Materials/Components)
• ट ेनी टू ल िकट - 1 No. • के रोिसन - as reqd.
• े पर - 1 No. • शोप ऑयल - as reqd.
• ैट एज - 1 No. • ीिनंग ॉथ - as reqd.
• फीलर गेज - 1 No. • एमरी शीट - as reqd.
• े पर - 1 No. • वायर श - as reqd.
• मिनफॉ गै े ट - as reqd.
उपकरण/मशीन (Equipments/Machines)
• डीजल इंजन - 1 No.
ि या (Procedure)
• नट (2) को ढीला कर और ए ॉ पाइप (3) को ए ॉ मैिनफो (4) से अलग कर । (Fig
Fig 1
1)
• िसल डर हेड से ए ॉ मैिनफो (4) को हटाएँ ।
• प बो और नट को ढीला करने के बाद ए ॉ पाइप (3) और टेलपाइप (9), और
कै टेिलिटक कनवट र (11) को मफलर (10) से अलग कर । (Fig 2)
• ै पर (8) से मैिनफो के माउंिटंग फे स से काब न जमा को ै प कर ।
• एक सीधी धार (6) का उपयोग करके लेवल के संरेखण के िलए मैिनफो (5) का
िनरी ण कर ।
• वायर/ श का उपयोग करके ए ॉ मैिनफो से काब न जमा को खुरच । (कु छ इंजनों म
ए ॉ मैिनफो एक से अिधक पीस म होता है। उ अलग से िनकाल और साफ कर ।)
• िकसी भी ित/दरार के िलए ए ॉ मैिनफो का िनरी ण कर । यिद आव क हो, तो
इसे बदल द ।
Fig 2
• टेलपाइप (9) और ए ॉ पाइप (3) म िकसी भी दरार/ ित आिद
के िलए िनरी ण कर ।
• वायर रोप (12) पर े पस (11) लगाएं ।
• ए ॉ पाइप (3) और टेलपाइप (9) म वायर रोप (12) डाल जब
तक िक यह दू सरे िसरे से बाहर न आ जाए। वायर रोप को अंदर
डालकर ए ॉ पाइप और टेलपाइप को साफ कर (Fig 3)।
76
