वे र - CITS

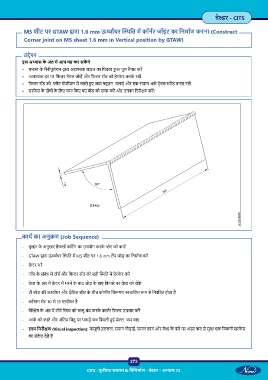

            MS शीट पर GTAW  ारा 1.6 mm ऊ ा धर   थित म  कॉन र जॉइंट का िनमा ण करना (Construct
            Corner joint on MS sheet 1.6 mm in Vertical position by GTAW)


            उ े
           इस अ ास के  अंत म  आप यह कर सक  गे
           •  मशाल के  मैनीपुलेशन  ारा आव क साइज का िपघला  आ पूल तैयार कर
           •  आव क दर पर िफलर मेटल जोड़  और िफलर रॉड को हेरफे र करके  रख
           •  िफलर रॉड को   ैट पोजीशन म  रखते  ए जमा  ूज़न  चलाएं  और एक समान अक   ट ेवल  ीड बनाए रख
           •  सरफे स के  दोषों के  िलए जमा िकए गए बीड को साफ कर  और उनका िनरी ण कर ।





































           काय  का अनु म (Job Sequence)

           -  ड  ाइंग के  अनुसार हैकसॉ किटंग का उपयोग करके   ेट को काट
           -  GTAW  ारा ऊ ा धर   थित म  MS शीट पर 1.6 mm लैप जोड़ का िनमा ण कर

           -   े टर भर
           -  जॉब के  संबंध म  टॉच  और िफलर रॉड को सही   थित म  हेरफे र कर

           -  वे  के  अंत म   े टर म  भरने के  बाद जोड़ के  बाएं  िकनारे पर वे  को रोक
           -  टी जोड़ की ऊ ा धर और  ैितज शीट के  बीच कोणीय िव पण  चािलत  प से िनयंि त होता है

           -  वत मान सेट 10 से 15 ए ीयर है
           -  वे  ंग के  अंत म  टॉच    च को चालू-बंद करके  काट र िफलर उपचार कर

           -  आक   को काट  और अंितम िबंदु पर पकड़  जब िपघली  ई मेटल  जम जाए
           -     िनरी ण (Visual inspection): मामूली उ लता, समान चौड़ाई, समान तरंग और वे  के  पंजे पर अंडर कट से मु  एक िचकनी सरफे स
              का संके त देते ह





                                                           273

                                        CITS : पूंजीगत सामान & िविनमा ण - वे र - अ ास 73
