इंजीिनय रंग ड ॉइंग - CITS

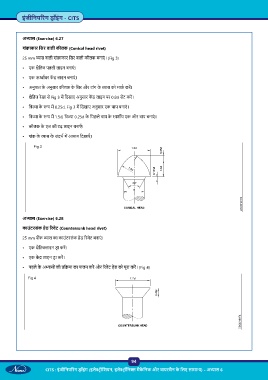

अ ास (Exercise) 6.27
शं ाकार िसर वाली कीलक (Conical head rivet)
25 mm ास वाली शं ाकार िसर वाली कीलक बनाएं । (Fig 3)
• एक ैितज पतली लाइन बनाएं ।
• एक ऊ ा धर क लाइन बनाएं ।
• अनुपात के अनुसार कीलक के िसर और टांग के ास को माक कर ।
• ैितज रेखा से Fig 3 म िदखाए अनुसार क लाइन पर 0.8d सेट कर ।
• ि ा के प म 0.25d, Fig 3 म िदखाए अनुसार एक चाप बनाएं ।
• ि ा के प म 1.5d, ि ा 0.25d के िपछले चाप के श य एक और चाप बनाएं ।
• कीलक के एज की ढ़ लाइन बनाएँ ।
• शंक के ास के संदभ म आयाम िदखाएँ ।
Fig 3
अ ास (Exercise) 6.28
काउंटरसंक हेड रवेट (Countersunk head rivet)
25 mm श क ास का काउंटरसंक हेड रवेट बनाएं ।
• एक ैितजलाइन ड ा कर ।
• एक क लाइन ड ा कर ।
• पहले के अ ासों की ि या का पालन कर और रवेट हेड को पूरा कर । (Fig 4)
Fig 4
94
