P. 111
इंजीिनय रंग ड ॉइंग - CITS

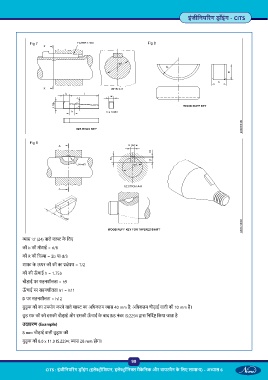

Fig 7 Fig 8
Fig 9
ास ‘d (24) वाले शा के िलए
की b की मोटाई = d/6
की R की ि ा = 2b या d/3
शा के ऊपर की की का ेपण = T/2
की की ऊँ चाई h = 1.75b
चौड़ाई पर सहनशीलता = h9
ऊँ चाई पर सहनशीलता h1 = h11
D पर सहनशीलता = h12
वुड फ की का उपयोग करने वाले शा का अिधकतम ास 40 mm है; अिधकतम चौड़ाई वाली की 10 mm है।
वुड रफ की को इसकी चौड़ाई और इसकी ऊँ चाई के बाद BIS नंबर IS:2294 ारा िनिद िकया जाता है
उदाहरण (Example)
8 mm चौड़ाई वाली वुड फ की
वुड फ की 8.0 x 11.0 IS.2294; ास 28 mm होगा।
99
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 6
