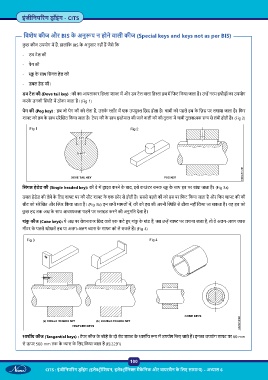

Page 112 - CITS - ED - Electrical - Hindi

इंजीिनय रंग ड ॉइंग - CITS

िवशेष कीज और BIS के अनु प न होने वाली कीज (Special keys and keys not as per BIS)

कु छ कीज उपयोग म ह , हालांिक BIS के अनुसार नहीं ह जैसे िक
- डव टेल की

- पेग की

- ू के साथ िसंगल हेड की
- डबल हेड की।

डव टेल की (Dove tail key) : की का आयताकार िह ा शा म और डव टेल वाला िह ा हब म िफट िकया जाता है। उ नरम हथौड़ों का उपयोग
करके उनकी थित म ठोका जाता है। (Fig 1)

पेग की (Peg key) : हब जो पेग की को लेता है, उसके ॉट म एक उपयु िछ होता है। चाबी को पहले हब के िछ पर लगाया जाता है। िफर
शा को हब के साथ संरे खत िकया जाता है। टेपर की के साथ इ ेमाल की जाने वाली की की तुलना म चाबी तुलना क प से लंबी होती है। (Fig 2)

Fig 1 Fig 2

िसंगल हेडेड की (Single headed key): की वे म ड ाइव करने के बाद, इसे काउंटर सनक ू के साथ हब पर बांधा जाता है। (Fig 3a)

डबल हेडेड की लेने के िलए शा पर की सीट शा के एक छोर से होती है। सबसे पहले की को हब पर िफट िकया जाता है और िफर शा की की
सीट को संरे खत और थर िकया जाता है। (Fig 3b) इन सभी मामलों म , की को हब की अपनी थित से ढीला नहीं िकया जा सकता है। यह हब को
कु छ हद तक अ के साथ आव कता पड़ने पर ाइड करने की अनुमित देता है।
शंकु कीज (Cone keys): ये अ पर बेलनाकार िछ वाले एक कटे ए शंकु के खंड ह , जब उ शा पर लगाया जाता है, तो वे अलग-अलग ास
मीटर के पतले खोखले हब या अलग-अलग ास के शा को ले सकते ह । (Fig 4)

Fig 3 Fig 4

श य कीज (Tangential keys) : टेपर कीज के जोड़े के दो सेट शा के श य प म उपयोग िकए जाते ह । इनका उपयोग शा पर 60 mm
से ऊपर 500 mm तक के ास के िलए िकया जाता है (IS:2291)

100

CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 6
