P. 117

इंजीिनय रंग ड  ॉइंग - CITS

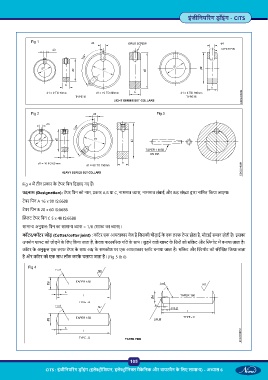

               Fig 1


















               Fig 2                                                   Fig 3

















           Fig 4 म  तीन  कार के  टेपर िपन िदखाए गए ह ।
           पदनाम (Designation): टेपर िपन को नाम,  कार A.B या C, नाममा   ास, नाममा  लंबाई और BIS सं ा  ारा नािमत िकया जाएगा।

           टेपर िपन A 16 x 90 IS:6688
           टेपर िपन B 20 x 60 IS:6688

              ट टेपर िपन C 5 x 40 IS:6688
           सामा  अनुपात: िपन का सामा   ास = 1/6 (शा  का  ास)।
           कॉटर/कॉटर जोड़ (Cotter/cotter joint) : कॉटर एक आयताकार वेज है िजसकी चौड़ाई के  एक तरफ टेपर होता है, मोटाई समान होती है। इसका
           उपयोग शा  को जोड़ने के  िलए िकया जाता है, के वल पार  रक गित के  साथ। जुड़ने वाले शा  के  िसरों को सॉके ट और   गोट म  बनाया जाता है।
           कॉटर के  अनुकू ल एक तरफ टेपर के  साथ अ  के  समकोण पर एक आयताकार  ॉट बनाया जाता है। सॉके ट और   गोट को संरे खत िकया जाता
           है और कॉटर को एक साथ लॉक करके  चलाया जाता है। (Fig 5 & 6)

              Fig 4
























                                                           105

                     CITS : इंजीिनय रंग ड  ॉइंग (इले  ीिशयन, इले  ॉिन  मैके िनक और वायरमैन के  िलए सामा ) - अ ास 6
