इंजीिनय रंग ड ॉइंग - CITS

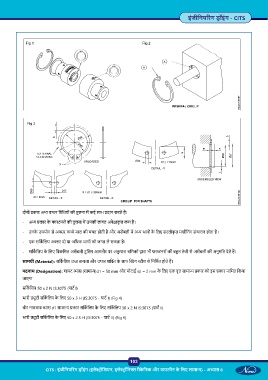

Fig 1 Fig 2
Fig 3
दोनों कार अ ब न िविधयों की तुलना म कई लाभ दान करते ह ।
- अ कार के फा नरों की तुलना म उनकी लागत अपे ाकृ त कम है।
- उनके उपयोग से अ र क े माल की बचत होती है और अस बली म अ भागों के िलए सरलीकृ त मशीिनंग संचालन होता है।
- एक सिक िलप अ र दो या अिधक भागों की जगह ले सकता है।
- सिक िलप के िलए िवकिसत अस बली टू िलंग आमतौर पर अकु शल िमकों ारा भी फा नरों की ब त तेजी से अस बली की अनुमित देते ह ।
साम ी (Material): सिक िलप उ त ता और उपज श के साथ ंग ील से िनिम त होते ह ।
पदनाम (Designation): शा ास (सामा )d1 = 50 mm और मोटाई (s) = 2 mm के िलए एक वृ सामा कार को इस कार नािमत िकया
जाएगा
सिक िलप 50 x 2 N IS:3075 (पाट I)
भारी ूटी सिक िलप के िलए 50 x 3 H (IS:3075 - पाट I) (Fig 4)
बोर नाममा ास d1 सामा कार सिक िलप के िलए सिक िलप 50 x 2 N IS:3075 (पाट II)
भारी ूटी सिक िलप के िलए 50 x 2.5 H (IS:3075 - पाट II) (Fig 5)
103
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 6
