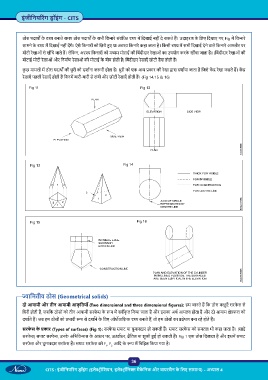

P. 48
इंजीिनय रंग ड ॉइंग - CITS
ठोस पदाथ के बनाते समय ठोस पदाथ के सभी िकनारे संबंिधत म िदखाई नहीं दे सकते ह । उदाहरण के िलए िदखाए गए Fig म िकनारे
सामने के म िदखाई नहीं द गे। ऐसे िकनारों को िछपे ए या अ िकनारे कहा जाता है। िकसी म सभी िदखाई देने वाले िकनारे आमतौर पर
मोटी रेखाओं से खींचे जाते ह । लेिकन, अ िकनारों को म म मोटाई की िबंदीदार रेखाओं का उपयोग करके खींचा जाता है। (िबंदीदार रेखाओं की
मोटाई मोटी रेखाओं और िनमा ण रेखाओं की मोटाई के बीच होती है) िबंदीदार रेखाएँ छोटी डैश होती ह ।
कु छ मामलों म ठोस पदाथ की धुरी को दशा ना ज़ री होता है। धुरी को एक अ कार की रेखा ारा दशा या जाता है िजसे क रेखा कहते ह । क
रेखाएँ पतली रेखाएँ होती ह िजनम बारी-बारी से लंबी और छोटी रेखाएँ होती ह । (Fig 14,15 & 16)
Fig 11 Fig 12
Fig 13 Fig 14
Fig 15 Fig 16
ािमतीय ठोस (Geometrical solids)
दो आयामी और तीन आयामी आकृ ितयाँ (Two dimensional and three dimensional figures): हम जानते ह िक ठोस व ुएँ सरफे स से
िघरी होती ह , जबिक ठोसों को तीन आयामी सरफे स के प म वग कृ त िकया जाता है और इसका अथ आयतन होता है और दो आयाम े फल को
दशा ते ह । जब हम ठोसों को भावी प से दशा ने के िलए ऑथ ािफ़क बनाते ह , तो हम ठोसों का ेपण बना रहे होते ह ।
सरफे स के कार (Types of surfaces) (Fig 1): सरफे स सपाट या घुमावदार हो सकती ह । सपाट सरफे स को समतल भी कहा जाता है। (सादे
सरफे स) सपाट सरफे स, उनके अिभिव ास के आधार पर, ऊ ा धर, ैितज या झुकी ई हो सकती ह । Fig 1 एक ठोस िदखाता है और इसम सपाट
सरफे स और घुमावदार सरफे स ह । सपाट सरफे स को F , F आिद के प म िचि त िकया गया है।
2
1
36
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 4
