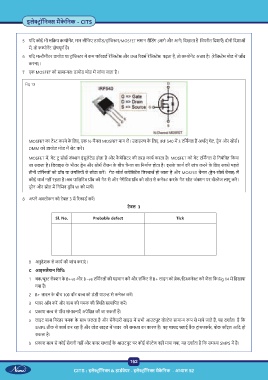

Page 182 - CITS - Electronic Mechanic - TP (Volume 1) - Hindi
P. 182
इले ॉिन मैके िनक - CITS
5 यिद कोई भी सि य क ोन ट, मान लीिजए डायोड/ट ांिज र/MOSFET समान रीिडंग (आगे और आगे) िदखाता है िवपरीत िदशाएँ ) दोनों िदशाओं
म , तो क ोन ट दोषपूण है।
6 यिद म ीमीटर डायोड या ट ांिज र म कम फॉरवड रेिज स और उ रवस रेिज स पढ़ता है, तो क ोन ट अ ा है। (रेिज स मोड म जाँच
करना)।
7 एक MOSFET को सामा तः डायोड मोड म जांचा जाता है।
Fig 13
MOSFET का टे करने के िलए, एक N-चैनल MOSFET मान ल । उदाहरण के िलए, IRF 540 म 3 टिम नल ह अथा त् गेट, ड ेन और सोस ।
DMM को डायोड मोड म सेट कर ।
MOSFET म , गेट टू सोस जं न इंसुलेटेड होता है और कै पेिसटर की तरह काय करता है। MOSFET को गेट टिम नल से िनयंि त िकया
जा सकता है। िडवाइस के भीतर ड ेन और सोस रीजन के बीच चैनल का िनमा ण होता है। इसके काय की जांच करने के िलए सबसे पहले
तीनों टिम नलों को ॉब या उंगिलयों से छोटा कर । गेट-सोस कपेिसट स िड चाज हो जाता है और MOSFET चैनल (ड ेन-सोस चैनल) म
कोई चाज नहीं रहता है।अब पािज़िटव ॉब को गेट से और नेगेिटव ॉब को ोत से कने करके गेट ोत जं न पर वो ेज लागू कर ।
ड ोन और ोत म िनिमन ड ॉप W को माप ।
8 अपने अवलोकन को टेबल 3 म रकाड कर ।
टेबल 3
Sl. No. Probable defect Tick
9 अनुदेशक से काय की जांच कराएं ।
C आइसलैशन िविध:
1 बक/बू से न के B+ve और B –ve टिम नलों की पहचान कर और सिक ट से B+ लाइन को ेक/िड ने कर जैसा िक Fig 14 म िदखाया
गया है।
2 B+ लाइन के बीच 100 वॉट ब को ठं डी ाउ से कने कर ।
3 पावर ऑन कर और ब की चमक की थित स ािपत कर ।
4 काश ब से पाँच संभावनाएँ अपेि त की जा सकती ह ।
a लाइट ब िनरंतर चमक के साथ जलता है और सेक डरी साइड म सभी आउटपुट वो ेज सामा प से मापे जाते ह , यह दशा ता है िक
SMPS ठीक से काय कर रहा है और लोड साइड म पावर की सम ा का कारण है। यह शायद ाई बैक ट ांसफाम र, योक कॉइल आिद हो
सकता है।
b काश ब से कोई रोशनी नहीं और पावर स ाई के आउटपुट पर कोई वो ेज नहीं मापा गया, यह दशा ता है िक सम ा SMPS म है।
162
CITS : इले ॉिन & हाड वेयर - इले ॉिन मैके िनक - अ ास 52
