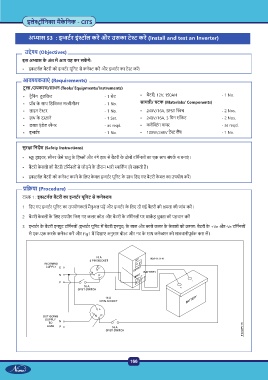

P. 186
इले ॉिन मैके िनक - CITS
अ ास 53 : इ ट र इं ॉल कर और उसका टे कर (Install and test an Inverter)
उ े (Objectives)
इस अ ास के अंत म आप यह कर सक गे:
• इ न ल बैटरी को इ ट र यूिनट से कने कर और इ ट र का टे कर ।
आव कताएं (Requirements)
टू /उपकरण/साधन (Tools/ Equipments/Instruments)
• ट ैिनंग टू लिकट - 1 सेट • बैटरी, 12V, 150AH - 1 No.
• ॉब के साथ िडिजटल म ीमीटर - 1 No. साम ी/ घटक (Materials/ Components)
• लाइन टे र - 1 No. • 240V/16A, SPST च - 2 Nos.
• हाथ के द ाने - 1 Set. • 240V/16A, 3 िपन सॉके ट - 2 Nos.
• डबल एं डेड ैनर - as reqd. • कने ंग वायर - as reqd.
• इ ट र - 1 No. • 100W/240V टे ल प - 1 No.
सुर ा िनद श (Safety Instructions)
• ू ड ाइवर, ैनर जैसे धातु के िह ों और नंगे हाथ से बैटरी के दोनों टिम नलों का एक साथ संपक न बनाएं ।
• बैटरी के बलों को बैटरी टिम नलों से जोड़ने के दौरान भारी ािक ग हो सकती है।
• इ न ल बैटरी को कने करने के िलए के वल इ ट र यूिनट के साथ िदए गए बैटरी के बल का उपयोग कर ।
ि या (Procedure)
टा 1 : इ न ल बैटरी का इ ट र यूिनट से कने न
1 िदए गए इ ट र यूिनट का उपयोगकता मैनुअल पढ़ और इ ट र के िलए दी गई बैटरी की मता की जांच कर ।
2 बैटरी के बलों के िलए उपयोग िकए गए कलर कोड और बैटरी के टिम नलों पर माक ड़ ुवता की पहचान कर
3 इ ट र के बैटरी इनपुट टिम नलों (इ ट र यूिनट म बैटरी इनपुट) के लाल और काले कलर के के बलों को मशः बैटरी के +Ve और-Ve टिम नलों
से एक-एक करके कने कर और Fig1 म िदखाए अनुसार बो और नट के साथ कने न को सावधानीपूव क कस ल ।
166
