इले ॉिन मैके िनक - CITS

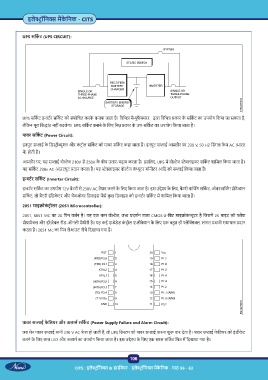

UPS सिक ट (UPS CIRCUIT):
UPS सिक ट इ ट र सिक ट को संशोिधत करके बनाया जाता है। िविभ मै ुफै रर ारा िविभ कार के सिक ट का उपयोग िकया जा सकता है,
लेिकन मूल िस ांत नहीं बदलेगा। UPS सिक ट बनाने के िलए िन कार के उप-सिक ट का उपयोग िकया जाता है।
पावर सिक ट (Power Circuit):
इनपुट स ाई के िड ी ूशन और कं ट ोल सिक ट को पावर सिक ट कहा जाता है। इनपुट स ाई आमतौर पर 230 V, 50 HZ िसंगल फे ज AC (भारत
म ) होती है।
आमतौर पर, यह स ाई वो ेज 210V से 250V के बीच उतार-चढ़ाव करता है। इसिलए, UPS म वो ेज ेबलाइजर सिक ट शािमल िकया जाता है।
यह सिक ट 230v AC आउटपुट दान करता है। यह ेबलाइजर वो ेज कं ूटर मॉनीटर आिद को स ाई िकया जाता है।
इ ट र सिक ट (Inverter Circuit):
इ ट र सिक ट का उपयोग 12V बैटरी से 230V AC तैयार करने के िलए िकया जाता है। इस उ े के िलए, बैटरी चािज ग सिक ट, ओवरचािज ग ोटे न
सिक ट, लो बैटरी इंिडके टर और च जओवर िडवाइस जैसे कु छ िडवाइस को इ ट र सिक ट म शािमल िकया जाता है।
2051 माइ ोकं ट ोलर (2051 Microcontroller):
2051, 8051 MC का 20 िपन वज न है। यह एक कम वो ेज, उ दश न वाला CMOS-8-िबट माइ ोकं ूटर है िजसम 2K बाइट की ैश
ो ामेबल और इरेज़ेबल रीड-ओनली मेमोरी है। यह कई ए ेडेड कं ट ोल ए ीके शन के िलए एक ब त ही े बल, लागत भावी समाधान दान
करता है। 2051 Mc का िपन लेआउट नीचे िदखाया गया है।
पावर स ाई फे िलयर और अलाम सिक ट (Power Supply Failure and Alarm Circuit):
जब मेन पावर स ाई यानी 230 V AC फे ल हो जाती है, तो UPS िस म को पावर स ाई करना शु कर देता है। पावर स ाई फे िलयर को इंडीके ट
करने के िलए लाल LED और अलाम का उपयोग िकया जाता है। इस उ े के िलए एक सरल सिक ट िच म िदखाया गया है।
106
CITS : इले ॉिन & हाड वेयर - इले ॉिन मैके िनक - पाठ 56 - 63
