इले ॉिन मैके िनक - CITS
लागत थोड़ी अिधक है। इस कार के िड े अभी भी अपनी उ रोशनी के कारण वा िवक उ े रखते ह और 7 सेगम ट िड े का उपयोग रेलवे
ेशनों जैसे अंधेरे े ों म िकया जाता है। यहां तक िक NASA म 7 सेगम ट िड े आधा रत उलटी िगनती िड े का उपयोग िकया जाता है, िजसे
सूरज की रोशनी म भी आसानी से पढ़ा जा सकता है।

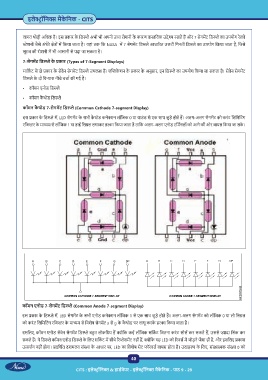

7-सेगम ट िड े के कार (Types of 7-Segment Displays)
मािक ट म दो कार के सेवेन सेगम ट िड े उपल ह । ए के शन के कार के अनुसार, इन िड े का उपयोग िकया जा सकता है। सेवेन सेगम ट
िड े के दो िव ास नीचे चचा की गई है।
• कॉमन एनोड िड े
• कॉमन कै थोड िड े
कॉमन कै थोड 7-सेगम ट िड े (Common Cathode 7-segment Display)
इस कार के िड े म , LED सेगम ट के सभी कै थोड कने न लॉिजक 0 या ाउंड से एक साथ जुड़े होते ह । अलग-अलग सेगम ट को करंट िलिमिटंग
रिज र के मा म से लॉिजक 1 या हाई िस ल लगाकर ह ा िकया जाता है तािक अलग-अलग एनोड टिम नलों को आगे की ओर बायस िकया जा सके ।
कॉमन एनोड 7-सेगम ट िड े (Common Anode 7-segment Display)
इस कार के िड े म , LED सेगम ट के सभी एनोड कने न लॉिजक 1 से एक साथ जुड़े होते ह । अलग-अलग सेगम ट को लॉिजक 0 या लो िस ल
को करंट िलिमिटंग रिज र के मा म से िवशेष सेगम ट a से g के कै थोड पर लागू करके ह ा िकया जाता है।
इसिलए, कॉमन एनोड सेवेन सेगम ट िड े ब त लोकि य ह ों िक कई लॉिजक सिक ट िजतना करंट सोस कर सकते ह , उससे ादा िसंक कर
सकते ह । ये िड े कॉमन एनोड िड े के िलए सिक ट म सीधे र ेसम ट नहीं ह , ों िक यह LED को रवस म जोड़ने जैसा ही है, और इसिलए काश
उ ज न नहीं होगा। दिश त दशमलव सं ा के आधार पर, LED का िवशेष सेट फॉरवड बायस होता है। उदाहरण के िलए, सं ा क सं ा 0 को
40
CITS : इले ॉिन & हाड वेयर - इले ॉिन मैके िनक - पाठ 9 - 29
