इले ॉिन मैके िनक - CITS

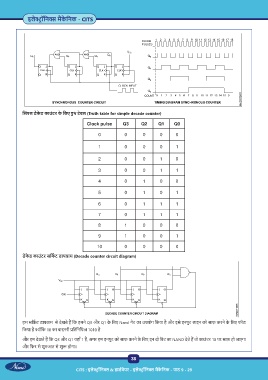

िसंपल डेके ड काउंटर के िलए थ टेबल (Truth table for simple decade counter)
Clock pulse Q3 Q2 Q1 Q0
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 1
7 0 1 1 1
8 1 0 0 0
9 1 0 0 1
10 0 0 0 0
डेके ड काउंटर सिक ट डाय ाम (Decade counter circuit diagram)
हम सिक ट डाय ाम से देखते ह िक हमने Q3 और Q1 के िलए Nand गेट का उपयोग िकया है और इसे इनपुट लाइन को साफ़ करने के िलए फीड
िकया है ों िक 10 का बाइनरी ितिनिध 1010 है
और हम देखते ह िक Q3 और Q1 यहाँ 1 ह , अगर हम इनपुट को साफ़ करने के िलए इन दो िबट का NAND देते ह तो काउंटर 10 पर साफ़ हो जाएगा
और िफर से शु आत से शु होगा।
38
