इले ॉिन मैके िनक - CITS

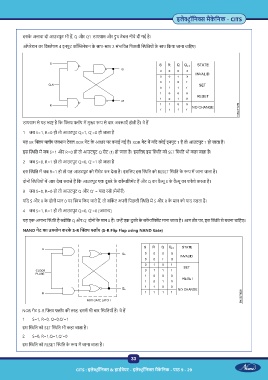

इसके अलावा दो आउटपुट भी ह , Q और Qʼ। डाय ाम और थ टेबल नीचे दी गई है।
ऑपरेशन का िव ेषण 4 इनपुट कॉ नेशन के साथ-साथ 2 संभािवत िपछली ितयों के साथ िकया जाना चािहए।
डाय ाम से यह है िक प ॉप म मु प से चार अव ाएँ होती ह । वे ह
1 जब S=1, R=0 हो तो आउटपुट Q=1, Qʼ=0 हो जाता है
यह SR प ॉप फ़ं न टेबल XOR गेट के आधार पर बनाई गई है। XOR गेट म यिद कोई इनपुट 1 है तो आउटपुट 1 हो जाता है।
इस ित म जब S=1 और R=0 हो तो आउटपुट Q सेट (1) हो जाता है। इसिलए इस ित को SET ित भी कहा जाता है।
2 जब S=0, R=1 हो तो आउटपुट Q=0, Qʼ=1 हो जाता है
इस ित म जब R=1 हो तो यह आउटपुट को रीसेट कर देता है। इसिलए इस ित को RESET ित के प म जाना जाता है।
दोनों ितयों म आप देख सकते ह िक आउटपुट एक दू सरे के कॉ िलम ट ह और Q का वै ू S के वै ू का फॉलो करता है।
3 जब S=0, R=0 हो तो आउटपुट Q और Qʼ = याद रख (मेमोरी)
यिद S और R के दोनों मान 0 पर च िकए जाते ह , तो सिक ट अपनी िपछली ित म S और R के मान को याद रखता है।
4 जब S=1, R=1 हो तो आउटपुट Q=0, Qʼ=0 [अमा ]
यह एक अमा ित है ों िक Q और Qʼ दोनों के मान 0 ह । उ एक दू सरे के कॉ िलम ट माना जाता है। आम तौर पर, इस ित से बचना चािहए।
NAND गेट का उपयोग करके S-R प ॉप (S-R Flip Flop using NAND Gate)
NOR गेट S-R प ॉप की तरह, इसम भी चार ितयाँ ह । वे ह
1 S=1, R=0, Q=0,Qʼ=1
इस ित को SET ित भी कहा जाता है।
2 S=0, R=1,Q=1,Qʼ=0
इस ित को RESET ित के प म जाना जाता है।
33
CITS : इले ॉिन & हाड वेयर - इले ॉिन मैके िनक - पाठ 9 - 29
