इले ॉिन मैके िनक - CITS
• इसी तरह, अ इनपुट कॉ नेशन, के िलए, पािट कु लर आउटपुट को ‘1ʼ पर सेट िकया जाता है और अ को ‘0ʼ पर सेट िकया जाता है

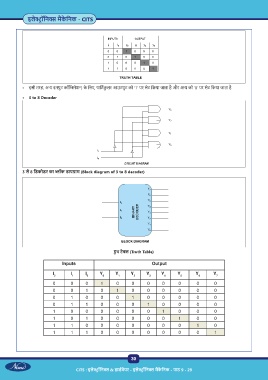

• 3 to 8 Decoder
3 से 8 िडकोडर का ॉक डाय ाम (Block diagram of 3 to 8 decoder)
थ टेबल (Truth Table)
Inputs Output
I I I Y Y Y Y Y Y Y Y
2 1 0 0 1 2 3 4 5 6 7
0 0 0 1 0 0 0 0 0 0 0
0 0 1 0 1 0 0 0 0 0 0
0 1 0 0 0 1 0 0 0 0 0
0 1 1 0 0 0 1 0 0 0 0
1 0 0 0 0 0 0 1 0 0 0
1 0 1 0 0 0 0 0 1 0 0
1 1 0 0 0 0 0 0 0 1 0
1 1 1 0 0 0 0 0 0 0 1
30
