िफटर- CITS

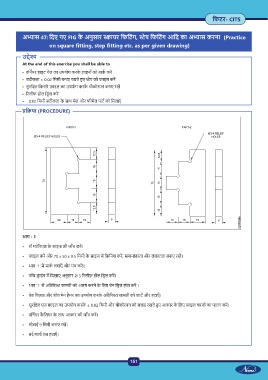

अ ास 47: िदए गए FIG के अनुसार ायर िफिटंग, ेप िफिटंग आिद का अ ास करना (Practice
on square fitting, step fitting etc. as per given drawing)
उ े
At the end of this exercise you shall be able to
• विन यर हाइट गेज का उपयोग करके लाइनों को माक कर
• सटीकता ± 0.02 िममी बनाए रखते ए ेप को फ़ाइल कर
• सुरि त िकनारे फ़ाइल का उपयोग करके चौकोरपन बनाए रख
• रलीफ होल िड ल कर
• 0.02 िममी सटीकता के साथ मेल और फीमेल पाट को िमलाएं
ि या (PROCEDURE)
भाग - 1
• रॉ मटे रयल के साइज की जाँच कर ।
• फ़ाइल कर और 70 x 50 x 9.5 िममी के साइज म िफ़िनश कर , समानांतरता और लंबवतता बनाए रख ।
• भाग ‘1ʼ म माक लगाएँ और पंच कर ।
• जॉब ड ाइंग म िदखाए अनुसार Ø 3 रलीफ़ होल िड ल कर ।
• भाग ‘1ʼ से अित र साम ी को अलग करने के िलए चेन िड ल होल कर ।
• वेब िचज़ल और बॉल पेन हैमर का उपयोग करके अित र साम ी को काट और हटाएँ ।
• सुरि त एज फ़ाइल का उपयोग करके ± 0.02 िममी और चौकोरपन को बनाए रखते ए आकार के िलए फ़ाइल चरणों का पालन कर ।
• विन यर कै िलपर के साथ आकार की जाँच कर ।
• मोटाई 9 िममी बनाए रख ।
• बर /शाप एज हटाएँ ।
151
