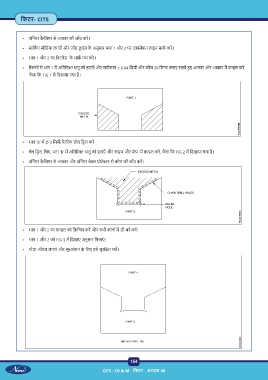

P. 170
िफटर- CITS
• विन यर कै िलपर से आकार की जाँच कर ।
• मािक ग मीिडया लगाएँ और जॉब ड ाइंग के अनुसार भाग 1 और 2 पर डायम शन लाइन माक कर ।
• भाग 1 और 2 पर िवटनेस के माक पंच कर ।
• हैकसॉ से भाग 1 म अित र धातु को हटाएँ और सटीकता ± 0.04 िममी और कोण 30 िमनट बनाए रखते ए आकार और आकार म फ़ाइल कर ,
जैसा िक FIG 1 म िदखाया गया है।
• भाग ‘Bʼ म Ø 3 िममी रलीफ होल िड ल कर
• चेन िड ल, िचप, भाग ‘Bʼ म अित र धातु को हटाएँ और साइज और शेप म फ़ाइल कर , जैसा िक FIG 2 म िदखाया गया है।
• विन यर कै िलपर से आकार और विन यर बेवल ोटे र से कोण की जाँच कर ।
• भाग 1 और 2 पर फ़ाइल को िफ़िनश कर और सभी कोनों म डी-बर कर ।
• भाग 1 और 2 को FIG 3 म िदखाए अनुसार िमलाएं ।
• थोड़ा ऑयल लगाएं और मू ांकन के िलए इसे सुरि त रख ।
154
CITS : CG & M - िफटर - अ ास 48
