िफटर - CITS

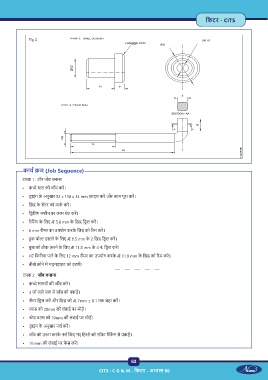

Fig 3
काय म (Job Sequence)
टा 1 : टॉप ेट बनाना
• क े माल की जाँच कर ।
• ड ाइंग के अनुसार 52 x 110 x 14 mm फ़ाइल कर और काम पूरा कर ।
• िछ के स टर को माक कर ।
• िड िलंग मशीन पर काम सेट कर ।
• रिमंग के िलए Æ 5.8 mm के िछ िड ल कर ।
• 6 mm रीमर का उपयोग करके िछ को रम कर ।
• क बो डालने के िलए Æ 8.5 mm के 2 िछ िड ल कर ।
• बुश को ठीक करने के िलए Æ 11.8 mm के 4 नं. िड ल कर ।
• H7 िफिनश पाने के िलए 12 mm रीमर का उपयोग करके Æ 11.8 mm के िछ को रम कर ।
• तीखे कोने म गड़गड़ाहट को हटाएँ ।
टा 2 : नॉब बनाना
• क े साम ी की जाँच कर ।
• 3 जॉ वाले चक म जॉब को पकड़ ।
• स टर िड ल कर और िछ को Æ 7mm ± 0.1 तक बड़ा कर ।
• ास को 20mm की लंबाई पर मोड़ ।
• ेप ास को 10mm की लंबाई पर मोड़ ।
• ड ाइंग के अनुसार नल कर ।
• जॉब को उ ा करके नल िकए गए िह े को सॉ पैिकं ग से पकड़ ।
• 16 mm की लंबाई पर फे स कर ।
63
CITS : C G & M - िफटर - अ ास 66
