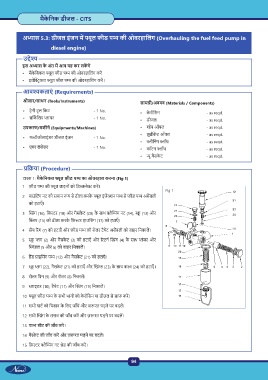

P. 112
मैके िनक डीजल - CITS
अ ास 5.3: डीजल इंजन म ूल फीड प की ओवरहािलंग (Overhauling the fuel feed pump in
diesel engine)
उ े
इस अ ास के अंत म आप यह कर सक गे
• मैके िनकल ूल फीड प की ओवरहािलंग कर
• इले कल ूल फील प की ओवरहािलंग कर ।
आव कताएं (Requirements)
औज़ार/साधन (Tools/Instruments) साम ी/अवयव (Materials / Components)
• ट ेनी टू ल िकट - 1 No. • के रोिसन - as reqd.
• सिक िलप ायर - 1 No. • डीजल - as reqd.
उपकरण/मशीन (Equipments/Machines) • शोप ऑयल - as reqd.
• लु ीक ट ऑयल - as reqd.
• म ीकोलाइंडर डीजल इंजन - 1 No.
• ीिनंग ॉथ - as reqd.
• एयर कं ेसर - 1 No. • कॉटन ॉथ - as reqd.
• ू गैसके ट - as reqd.
ि या (Procedure)
टा 1: मैके िनकल ूल फ़ीड प का ओवरहाल करना (Fig 1)
1 फ़ीड प की ूल लाइनों को िड ने कर ।
Fig 1
2 माउंिटंग नट को समान प से ढीला करके ूल इंजे न प से फ़ीड प अस बली
को हटाएँ ।
3 ंग (16), िफ़ र (18) और गैसके ट (20) के साथ ै ंग नट (14), ू (13) और
प (15) को ढीला करके िफ़ र हाउिसंग (17) को हटाएँ ।
4 ैप रंग (7) को हटाएँ और फ़ीड प की रोलर टैपेट अस बली को बाहर िनकाल ।
5 ू ग (2) और गैसके ट (3) को हटाएँ और रटन ंग (4) के साथ ंजर और
ंडल (5 और 6) को बाहर िनकाल ।
6 ह ड ाइिमंग प (12) और गैसके ट (21) को हटाएँ ।
7 ू ग (22), गैसके ट (21) को हटाएँ और ं (23) के साथ वा (24) को हटाएँ ।
8 रोलर िपन (9) और रोलर (8) िनकाल ।
9 ाइडर (10), टैपेट (11) और ंग (19) िनकाल ।
10 ूल फ़ीड प के सभी भागों को के रोिसन या डीज़ल से साफ़ कर ।
11 सभी पाट को िघसाव के िलए जाँच और ज़ रत पड़ने पर बदल ।
12 सभी ंग के तनाव की जाँच कर और ज़ रत पड़ने पर बदल ।
13 वा सीट की जाँच कर ।
14 गै े ट की जाँच कर और ज़ रत पड़ने पर बदल ।
15 िफ़ र ै ंग नट ेड की जाँच कर ।
