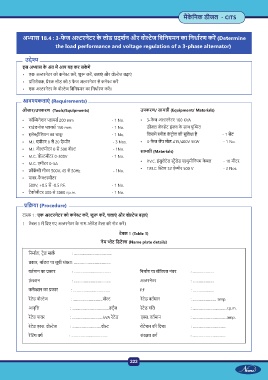

P. 341
मैके िनक डीजल - CITS
अ ास 18.4 : 3-फे ज अ रनेटर के लोड दश न और वो ेज िविनयमन का िनधा रण कर (Determine
the load performance and voltage regulation of a 3-phase alternator)
उ े
इस अ ास के अंत म आप यह कर सके गे
• एक अ रनेटर को कने कर , शु कर , चलाएं और वो ेज बढ़ाएं
• ितरोधक, ेरक लोड को 3 फे ज अ रनेटर से कने कर
• एक अ रनेटर के वो ेज िविनयमन का िनधा रण कर ।
आव कताएं (Requirements)
औजार/उपकरण (Tools/Equipments) उपकरण/ साम ी (Equipment/ Materials)
• कॉ नेशन ायस 200 mm - 1 No. • 3-फे ज अ रनेटर 100 KVA
• राउंडनोज ायस 150 mm - 1 No. डीजल जेनसेट इंजन के साथ यु त
• इले ीिशयन का चाकू - 1 No. िजसम ीड कं ट ोल की सुिवधा है - 1 सेट
• M.I. एमीटर 0 से 20 ऐ ीर - 3 Nos. • 3-फे ज ल प लोड 415/400V 5KW - 1 No.
• M.I. वो मीटर 0 से 500 वो - 1No. साम ी (Materials)
• M.C. वो मीटर 0-300V - 1 No.
• P.V.C. इंसुलेटेड डेड ए ुमीिनयम के बल - 10 मीटर
• M.C. एमीटर 0-5A
• T.P.I.C. च 32 ऐ ीर 500 V - 2 Nos.
• ी सी मीटर 500V, 45 से 50Hz - 1No.
• पावर-फै रमीटर
500V, +0.5 से -0.5 P.F. - 1 No.
• टैकोमीटर 300 से 3000 r.p.m. - 1 No.
ि या (Procedure)
टा 1 : एक अ रनेटर को कने कर , शु कर , चलाएं और वो ेज बढ़ाएं
1 टेबल 1 म िदए गए अ रनेटर के नाम- ेटेड टे को नोट कर ।
टेबल 1 (Table 1)
नेम ेट िडटे (Name plate details)
िनमा ता, ट ेड माक : ...........................................
कार, मॉडल या सूची सं ा: ..........................................
वत मान का कार : .......................................... िनमा ण या सी रयल नंबर : ........................
फ़ं न : .......................................... अ रनेटर : ........................
कने न का कार : .......................................... P.F : ........................
रेटेड वो ेज : ..................................वो रेटेड वत मान : ........................... amp.
आवृि : ..........................................हट् ज रेटेड गित : .......................................r.p.m.
रेटेड पावर : ...................................kVA रेटेड ए . वत मान : .......................................amp.
रेटेड ए . वो ेज : .................................वो रोटेशन की िदशा : ......................................
रेिटंग वग : .......................................... संर ण वग : ......................................
323
