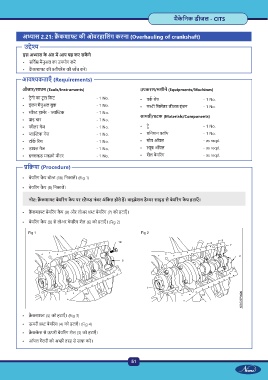

P. 69
मैके िनक डीजल - CITS
अ ास 2.21: कशा की ओवरहािलंग करना (Overhauling of crankshaft)
उ े
इस अ ास के अंत म आप यह कर सक गे
• सिव स मैनुअल का उपयोग कर
• कशा की ीयर स की जाँच कर ।
आव कताएँ (Requirements)
औजार/साधन (Tools/Instruments) उपकरण/मशीन (Equipments/Machines)
• ट ेनी का टू ल िकट - 1 No. • वक ब च - 1 No.
• इंजन मैनुअल बुक - 1 No. • म ी िसल डर डीजल इंजन - 1 No.
• सॉ हाम र - ा क - 1 No. साम ी/घटक (Materials/Components)
• ाइ बार - 1 No.
• फीलर गेज - 1 No. • ट े - 1 No.
• ा क गेज - 1 No. • बिनयान ॉथ - 1 No.
• टॉक रंच - 1 No. • सोप ऑयल - as reqd.
• डायल गेज - 1 No. • ूब ऑयल - as reqd.
• इनसाइड माइ ो मीटर - 1 No. • शेल बेय रंग - as reqd.
ि या (Procedure)
• बेय रंग कै प बो (10) िनकाल । (Fig 1)
• बेय रंग कै प (8) िनकाल ।
नोट: कशा बेय रंग कै प पर ै ड नंबर अंिकत होते ह । वाइ ेशन डै र साइड से बेय रंग कै प हटाएँ ।
• कशा बेय रंग कै प (9) और लोअर बेय रंग (7) को हटाएँ ।
• बेय रंग कै प (9) से लोअर बेय रंग शेल (6) को हटाएँ । (Fig 2)
Fig 1 Fig 2
• कशा (5) को हटाएँ । (Fig 3)
• ऊपरी बेय रंग (4) को हटाएँ । (Fig 4)
• कके स से ऊपरी बेय रंग शेल (3) को हटाएँ ।
• ऑयल गैलरी को अ ी तरह से साफ़ कर ।
51
