मैके िनक डीजल - CITS

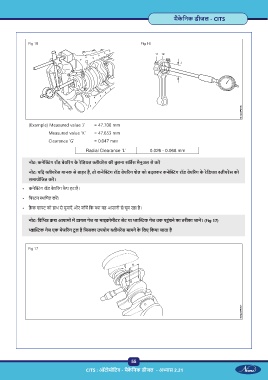

Fig 15 Fig 16
(Example) Measured value ‘Jʼ = 47.700 mm
Measured value ‘Kʼ = 47.653 mm
Clearance ‘Gʼ = 0.047 mm
Radial Clearance ‘L’ 0.026 - 0.068 mm
नोट: कने ंग रॉड बेय रंग के रेिडयल ीयर स की तुलना सिव स मैनुअल से कर
नोट: यिद ीयर स मानक से बाहर है, तो कने ंग रॉड बेय रंग शेल को बदलकर कने ंग रॉड बेय रंग के रेिडयल ीयर स को
समायोिजत कर ।
• कने ंग रॉड बेय रंग कै प हटाएँ ।
• िप न ािपत कर ।
• क शा को हाथ से घुमाएँ और जाँच िक ा यह आसानी से घूम रहा है।
नोट: िविभ श आयामों म डायल गेज या माइ ोमीटर सेट या ा क गेज तक प ंचने का तरीका जान । (Fig 17)
ा क गेज एक मेज रंग टू ल है िजसका उपयोग ीयर स मापने के िलए िकया जाता है
Fig 17
55
CITS : ऑटोमोिटव - मैके िनक डीजल - अ ास 2.21
