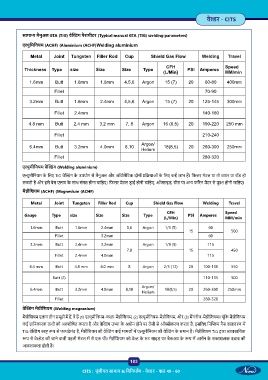

Page 195 - CITS - Welder - TT - Hindi

वे र - CITS

सामा मैनुअल GTA (TIG) वे ंग पैरामीटर (Typical manual GTA (TIG) welding parameters)

ए ुिमिनयम (ACHF) (Aluminium (ACHF)Welding aluminium

Metal Joint Tungsten Filler Rod Cup Shield Gas Flow Welding Travel

CFH Speed
Thickness Type size Size Size Type PSI Amperes
(L/Min} MM/min
1.6mm Butt 1.6mm 1.6mm 4,5,6 Argon 15 (7) 20 60-80 400mm

Fillet 70-90
3.2mm Butt 1.6mm 2.4mm 4,5,6 Argon 15 (7) 20 125-145 300mm

Fillet 2.4mm 140-160

4.8 mm Butt 2.4 mm 3.2 mm 7, 8 Argon 16 (6.5) 20 190-220 250 mm

Fillet 210-240
Argon/
6.4mm Butt 3.2mm 4.0mm 8,10 18(8,5) 20 260-300 250mm
Helium
Fillet 280-320

ए ुमीिनयम वे ंग (Welding aluminium)
ए ुमीिनयम के िलए TIG वे ंग के उपयोग से मैनुअल और ऑटोमैिटक दोनों ि याओं के िलए कई लाभ ह । िफलर मेटल या तो वायर या रॉड हो
सकती है और इसे बेस एलाय के साथ संगत होना चािहए। िफलर मेटल ड ाई होनी चािहए, ऑ ाइड, ीस या अ फॉरेन मैटर से मु होनी चािहए।
मै ीिशयम (ACHF) (Magnesium (ACHF)

Metal Joint Tungsten Filler Rod Cup Shield Gas Flow Welding Travel

CFH Speed
Gauge Type size Size Size Type PSI Amperes
(L/Min} MM/min
1.6mm Butt 1.6mm 2.4mm 5,6 Argon 1/3 (5) 60
15 500
Fillet 3.2mm 60

3.2mm Butt 2.4mm 3.2mm Argon 1/9 (9) 115
7,8 15 450
Fillet 2.4mm 4.0mm 115

6.4 mm Butt 4.8 mm 4.0 mm 8 Argon 2/5 (12) 20 100-130 550

Butt (2) 110-135 500
Argon/
6.4mm Butt 3.2mm 4.0mm 8,10 18(8,5) 20 260-300 250mm
Helium
Fillet 280-320

वे ंग मै ीिशयम (Welding magnesium)
मै ीिशयम एलाय तीन समूहों म ह , वे ह (1) ए ूमीिनयम-ज ा-मै ीिशयम, (2) ए ूमीिनयम-मै ीिशयम, और (3) म गनीज-मै ीिशयम। चूंिक मै ीिशयम
कई हािनकारक त ों को अवशोिषत करता है और वे ंग उ ा के अधीन होने पर तेजी से ऑ ीकरण करता है, इसिलए िन य गैस वातावरण म
TIG वे ंग प से फायदेमंद है, मै ीिशयम की वे ंग कई मामलों म ए ूमीिनयम की वे ंग के समान है। मै ीिशयम TIG ारा ावसाियक
प से वे ेड की जाने वाली पहली मेटल म से एक थी। मै ीिशयम को वे के ट साइड पर बैकअप के प म आग न के सकारा क दबाव की
आव कता होती है।

183

CITS : पूंजीगत सामान & िविनमा ण - वे र - पाठ 49 - 60
