P. 37
इंजीिनय रंग ड ॉइंग - CITS

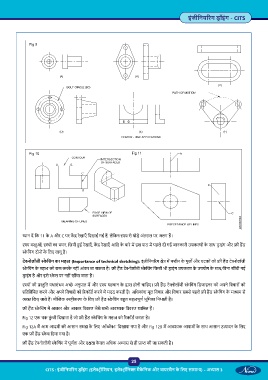

Fig 9
Fig 10 Fig 11
ान द िक 11 के A और C पर क रेखाएँ िदखाई गई ह , लेिकन से थोड़े अंतराल पर अलग ह ।
व ुओं, ों का चयन, िछपी ई रेखाएँ , क रेखाएँ आिद के बारे म इस पाठ म पहले दी गई जानकारी उपकरणों के साथ ड ाइंग और ी ह ड
े िचंग दोनों के िलए लागू है।
टे ोलॉजी े िचंग का मह (Importance of technical sketching): इंजीिनय रंग े म मशीन के पुज और घटकों की ी ह ड टे ोलॉजी
े िचंग के मह को कम करके नहीं आंका जा सकता है। ी ह ड टे ोलॉजी े िचंग िकसी भी ड ाइंग उपकरण के उपयोग के साथ/िबना खींची गई
ड ाइंग है और इसे े ल पर नहीं खींचा जाता है।
ों की ुित यथासंभव अ े अनुपात म और पहचान के ारा होनी चािहए। ी ह ड टे ोलॉजी े िचंग िडजाइनर को अपने िवचारों को
ितिबंिबत करने और अपने िवचारों को रकॉड करने म मदद करती है। अिधकांश मूल िवचार और िवचार सबसे पहले ी ह ड े िचंग के मा म से
िकए जाते ह । मौ खक ीकरण के िलए ी ह ड े िचंग ब त मह पूण भूिमका िनभाती है।
ी ह ड े िचंग म आकार और आकार िववरण जैसे सभी आव क िववरण शािमल ह ।
Fig 12 एक चक कुं जी िदखाता है जो ी ह ड े िचंग के मह को रकॉड करता है।
Fig 12A म आम आदमी की आसान समझ के िलए ‘ऑ े िदखाया गया है और Fig 12B म आव क आयामों के साथ आसान उ ादन के िलए
एक ी ह ड े च िदया गया है।
ी ह ड टे ोलॉजी े िचंग म पूण ता और द ता के वल अिधक अ ास से ही ा की जा सकती है।
25
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 3
