इंजीिनय रंग ड ॉइंग - CITS
- उिचत आयाम रेखाओं और तीर के िसरों के साथ आयामों का आवंटन।
- मु परेखा को ॉक करना
- शीष क और कोई अ नोट/िववरण ितिथयों के साथ िलखना
- रेखािच ों की जाँच करना।
मशीन के िकसी भाग/घटक का मु हाथ टे ोलॉजी े च बनाने से पहले िन िल खत िबंदुओं को ान म रखना चािहए।
- ािफक िवचार िवकिसत करने से पहले यह आव क है िक इसकी मानिसक छिव िनि त और हो।
- मु हाथ ब - े च बनाते समय, इसे ब त ह ी रेखाओं का उपयोग करके ेक के सम आकार को ॉक करके शु करना होगा।
- ेक की लंबाई, ऊँ चाई और चौड़ाई िनधा रत कर ।
- बेलनाकार िवशेषताओं की क रेखा का पता लगाएँ ।
- चाप और वृ ाकार भागों के िलए क का पता लगाएँ ।
- पहले वृ ाकार भागों और चापों का े च बनाया जाता है, उसके बाद ैितज और ऊ ा धर रेखाएँ बनाई जाती ह ।
- अित र रेखाओं के साथ ों को जिटल बनाने के बजाय अित र अलग-अलग े च िकए जा सकते ह ।
- मशीन घटक को उसकी ाकृ ितक काय थित म सही तरफ़ से दशा या जा सकता है।
- यिद अ के बारे म समिमत है तो अिधकतर एक आधा े च िकया जा सकता है।
- े च के िलए एक सही पैमाना चुन , तािक सभी िववरण िदखाने के िलए पया थान दान िकया जा सके ।
- िनयम और िविधयाँ उपकरणों का उपयोग करके तैयार िकए गए ब - ों पर लागू होने वाले समान ह ।

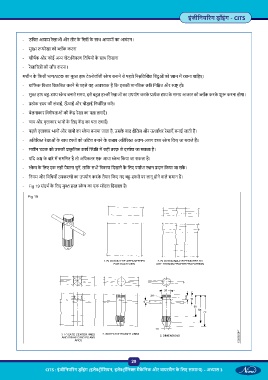

- Fig 19 संदभ के िलए मु ह े च का एक मॉडल िदखाता है।
Fig 19
29
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 3
