P. 40

इंजीिनय रंग ड  ॉइंग - CITS

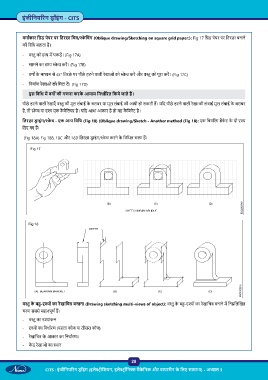

           वगा कार ि ड पेपर पर ितरछा िच / े िचंग (Oblique drawing/Sketching on square grid paper:): Fig 17 ि ड पेपर पर ितरछा बनाने
           की िविध बताता है।
           -  व ु को हाथ म  पकड़ । (Fig 17A)

           -  सामने का     े च कर । (Fig 17B)

           -  वग  के  मा म से 45° ितरछे  पर पीछे  हटने वाली रेखाओं को  े च कर  और व ु को पूरा कर । (Fig 17C)
           -  िनमा ण रेखाओं को िमटा द । (Fig 17D)

              इस िविध म  वग  की गणना करके  आयाम िनधा  रत िकये जाते ह ।

           पीछे  हटने वाली रेखाएँ  व ु की मूल लंबाई के  बराबर या मूल लंबाई की आधी हो सकती ह । यिद पीछे  हटने वाली रेखा की लंबाई मूल लंबाई के  बराबर
           है, तो  े च या    एक कै वेिलयर है। यिद आधा आकार है तो यह कै िबनेट है।

           ितरछा ड  ाइंग/ े च - एक अ  िविध (Fig 18) (Oblique drawing/Sketch - Another method (Fig 18): एक िबय रंग  ैके ट के  दो
           िदए गए ह ।
            (Fig 18A) Fig 18B, 18C और 18D ितरछा ड  ाइंग/ े च करने के  िविभ  चरण ह ।


               Fig 17



















              Fig 18



















           व ु के  ब -  ों का रेखािच  बनाना (Drawing sketching multi-views of object): व ु के  ब -  ों का रेखािच  बनाने म  िन िल खत
           चरण सबसे मह पूण  ह ।

           -  व ु का   ांकन
           -    ों का िनधा रण (पहला कोण या तीसरा कोण)
           -  रेखािच  के  आकार का िनधा रण।

           -  क    रेखाओं का  थान


                                                           28

                     CITS : इंजीिनय रंग ड  ॉइंग (इले  ीिशयन, इले  ॉिन  मैके िनक और वायरमैन के  िलए सामा ) - अ ास 3
