P. 81
इंजीिनय रंग ड ॉइंग - CITS

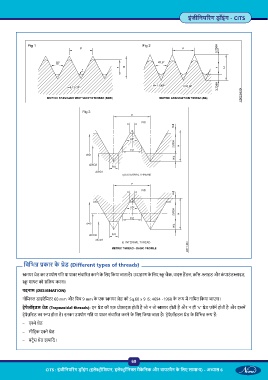

Fig 1 Fig 2
िविभ कार के ेड (Different types of threads)
ायर ेड का उपयोग गित या पावर संचा रत करने के िलए िकया जाता है। उदाहरण के िलए ू जैक, वाइस ह डल, ॉस- ाइड और कं पाउंड ाइड,
ू शा को सि य करना।
पदनाम (DESIGNATION)
नॉिमनल डाइऐिमटर 60 mm और िपच 9 mm के एक ायर ेड को Sq.60 x 9 IS: 4694 -1968 के प म नािमत िकया जाएगा।
ट ेपेज़ॉइडल ेड (Trapezoidal threads): इन ेड की एक ोफ़ाइल होती है जो न तो ायर होती है और न ही ‘V ेड फ़ॉम होती है और इसम
ट ेपेज़ॉइड का प होता है। इनका उपयोग गित या पावर संचा रत करने के िलए िकया जाता है। ट ेपेज़ॉइडल ेड के िविभ प ह :
– ए े ेड
– मीिट क ए े ेड
– बट ेस ेड इ ािद।
69
CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 6
