इंजीिनय रंग ड ॉइंग - CITS

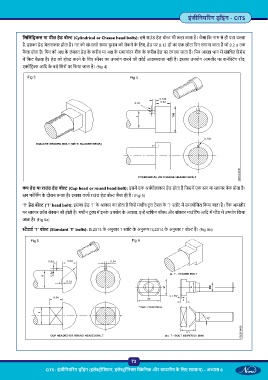

िसिलंिड कल या चीज़ हेड बो (Cylindrical or Cheese head bolts): इसे राउंड हेड बो भी कहा जाता है। जैसा िक नाम से ही पता चलता
है, इसका हेड बेलनाकार होता है। नट को संभालते समय घुमाव को रोकने के िलए, हेड पर 0.12 डी का एक छोटा िपन लगाया जाता है जो 0.2 d तक
फै ला होता है। िपन को अ के लंबवत हेड के करीब या अ के समानांतर श क के करीब हेड पर लगाया जाता है। िपन आस भाग म संबंिधत रसेस
म िफट बैठता है। हेड को हो करने के िलए ैनर का उपयोग करने की कोई आव कता नहीं है। इसका उपयोग आमतौर पर कने ंग रॉड,
ए िट आिद के बड़े िसरों पर िकया जाता है। (Fig 4)

Fig 3 Fig 4

कप हेड या राउंड हेड बो (Cup head or round head bolt): इसम एक अध गोलाकार हेड होता है िजसम एक ग या ायर नेक होता है।
ग फोिज ग के दौरान बनता है। इसका काय राउंड हेड बो जैसा ही है। (Fig 5)

‘T हेड बो (‘T head bolt): इसका हेड ‘T के आकार का होता है िजसे मशीन टू ल टेबल के ‘T ॉट म समायोिजत िकया जाता है। नैक आमतौर
पर ायर ॉस से न की होती है। मशीन टू म इनके उपयोग के अलावा, इ िफं ग बॉ और बॉयलर माउंिटंग आिद म ड म उपयोग िकया
जाता है। (Fig 6a)

डड ‘T बो (Standard ‘T bolts): IS:2013 के अनुसार T ॉट के अनु प IS;2014 के अनुसार T बो ह । (Fig 6b)

Fig 5 Fig 6

73

CITS : इंजीिनय रंग ड ॉइंग (इले ीिशयन, इले ॉिन मैके िनक और वायरमैन के िलए सामा ) - अ ास 6
