इंजीिनय रंग ड ॉइंग - CITS

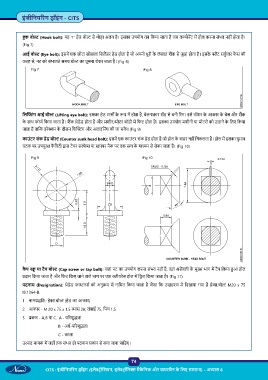

क बो (Hook bolt): यह ‘T हेड बो से थोड़ा अलग है। इसका उपयोग तब िकया जाता है जब क ोन ट म होल करना संभव नहीं होता है।
(Fig 7)
आई बो (Eye bolt): इसम एक छोटा खोखला िसल डर हेड होता है जो अपनी धुरी के लंबवत श क से जुड़ा होता है। इसके ैट सकु लर फे स की
वजह से, नट को संभालते समय बो का घूमना रोका जाता है। (Fig 8)
Fig 7 Fig 8
िल ंग आई बो (Lifting eye bolt): इसका हेड टास के प म होता है, बेलनाकार रॉड से बनी रंग। इसे वॉशर के आकार के बेस और श क
के साथ फोज िकया जाता है। श क ेडेड होता है और मशीन/मोटर बॉडी म िफट होता है। इसका उपयोग मशीनों या मोटरों को उठाने के िलए िकया
जाता है तािक इरे न के दौरान िश ंग और अलाइिनंग की जा सके । (Fig 9)
काउंटर संक हेड बो (Counter sunk head bolt): इसम एक काउंटर संक हेड होता है जो होल के बाहर नहीं िनकलता है। होल म इसका घुमाव
घटक पर उपयु कै िवटी ारा टेपर सरफे स या ायर नैक पर एक ग के मा म से रोका जाता है। (Fig 10)
Fig 9 Fig 10
कै प ू या टैप बो (Cap screw or tap bolt): जहां नट का उपयोग करना संभव नहीं है, वहां अस बली के मु भाग म टैप िकया आ होल
दान िकया जाता है और िफट िकए जाने वाले भाग पर एक ीयर स होल म िड ल िकया जाता है। (Fig 11)
पदनाम (Designation): ेडेड फा नस को अनु म म नािमत िकया जाता है जैसा िक उदाहरण म िदखाया गया है हे .बो M20 x 75
IS:1364-B.
1 नामप ित : हे .बो (हेड का आकार)
2 आकार - M 20 x 75 x 1.5 ास 20; लंबाई 75, िपच 1.5
3 कार - A,B या C. A - प रशु ता
B - अध -प रशु ता
C - काला
उ ाद मानक म जहाँ तक संभव हो पदनाम कार से बचा जाना चािहए।
