P. 176
इले ीिशयन - CITS

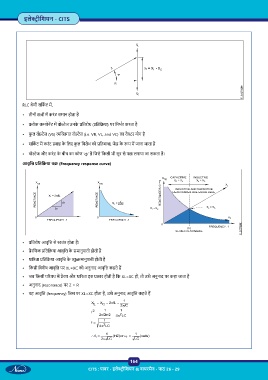

RLC ेणी सिक ट म ,
• तीनों त ों म करंट समान होता है
• ेक क ोन ट म वो ेज उनके ितरोध ( िति या) पर िनभ र करता है
• कु ल वो ेज (VS) गत वो ेज (i.e. VR, VL, and VC) का वे र योग है
• सिक ट म करंट वाह के िलए कु ल िवरोध को ितबाधा, जेड के प म जाना जाता है
• वो ेज और करंट के बीच का कोण ‘ф है िजसे िकसी भी सू से पता लगाया जा सकता है।
आवृि िति या व (Frequency response curve)
• ितरोध आवृि से तं होता है।
• ेरिणक िति या आवृि के समानुपाती होती है
• धा रता िति या आवृि के ु मानुपाती होती है
• िकसी िवशेष आवृि पर XL=XC को अनुनाद आवृि कहते ह
• जब िकसी प रपथ म ेरण और धा रता इस कार होती है िक XL=XC हो, तो उसे अनुनाद पर कहा जाता है
• अनुनाद (resonance) पर Z = R
• वह आवृि (frequency) िजस पर XL=XC होता है, उसे अनुनाद आवृि कहते ह
164
CITS : पावर - इले ीिशयन & वायरमैन - पाठ 26 - 29
