इले ीिशयन - CITS

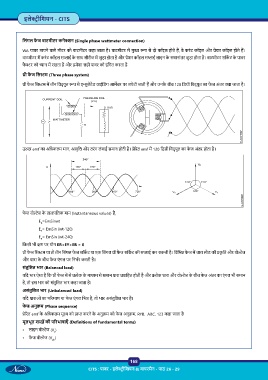

िसंगल फे ज वाटमीटर कने न (Single phase wattmeter connection)

WA पावर मापने वाले मीटर को वाटमीटर कहा जाता है। वाटमीटर म मु प से दो कॉइल होते ह , वे करंट कॉइल और ेशर कॉइल होते ह ।
वाटमीटर म करंट कॉइल स ाई के साथ सीरीज म जुड़ा होता है और ेशर कॉइल स ाई लाइन के समानांतर जुड़ा होता है। वाटमीटर सिक ट के पावर
फै र को ान म रखता है और हमेशा सही पावर को इंिगत करता है

ी फे ज िस म (Three phase system)

ी फे ज िस म म तीन िवद् युत प से इ ुलेटेड वाइंिडंग आम चर पर लपेटी जाती ह और उनके बीच 120 िड ी िवद् युत का फे ज अंतर रखा जाता है।

उ emf का अिधकतम मान, आवृि और तरंग लंबाई समान होती है। े रत emf म 120 िड ी िवद् युत का फे ज अंतर होता है।

फे ज वो ेज के ता ािलक मान (Instantaneous values) ह ,
E =EmSinwt
R
E = EmSin (wt-120)
Y
E = EmSin (wt-240)
B
िकसी भी ण पर योग ER+EY+EB = 0
ी फे ज िस म या तो तीन िसंगल फे ज सिक ट या एक िसंगल ी फे ज सिक ट की स ाई कर सकती है। िविभ फे ज म धारा लोड की कृ ित और वो ेज
और धारा के बीच फे ज एं गल पर िनभ र करती है।
संतुिलत भार (Balanced load)

यिद भार ऐसा है िक ी फे ज म से ेक के मा म से समान धारा वािहत होती है और ेक धारा और वो ेज के बीच फे ज अंतर का एं गल भी समान
है, तो इस भार को संतुिलत भार कहा जाता है।
असंतुिलत भार (Unbalanced load)
यिद धाराओं का प रमाण या फे ज एं गल िभ है, तो भार असंतुिलत भार है।
फे ज अनु म (Phase sequence)
े रत emf के अिधकतम मू को ा करने के अनु म को फे ज अनु म, RYB, ABC, 123 कहा जाता है
मूलभूत श ों की प रभाषाएँ (Definitions of fundamental terms)
• लाइन वो ेज (V )
L
• फे ज वो ेज (V )
ph

168
CITS : पावर - इले ीिशयन & वायरमैन - पाठ 26 - 29
