P. 338
इले ॉिन मैके िनक - CITS

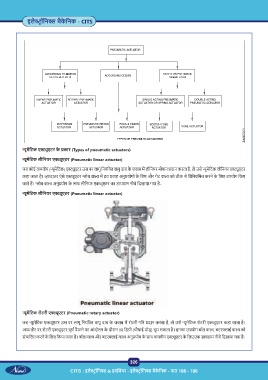

ूमेिटक ए ूएटर के कार (Types of pneumatic actuators)
ूमेिटक लीिनयर ए ूएटर (Pneumatic linear actuator)
जब कोई वायवीय ( ूमेिटक) ए ूएटर उस पर लागू िनयंि त वायु दाब के जवाब म लीिनयर मोशन दान करता है, तो उसे ूमेिटक लीिनयर ए ूएटर
कहा जाता है। ादातर ऐसे ए ूएटर ोब वा म व वाह अनु योगों के िलए और गेट वा को ठीक से िविनयिमत करने के िलए उपयोग िकए
जाते ह । ोब वा अनु योग के साथ लीिनयर ए ूएटर का डाय ाम नीचे िदखाया गया है-
ूमेिटक लीिनयर ए ूएटर (Pneumatic linear actuator)
ूमेिटक रोटरी ए ूएटर (Pneumatic rotary actuator)
जब ूमेिटक ए ूएटर उस पर लागू िनयंि त वायु दाब के जवाब म रोटरी गित दान करता है, तो उसे ूमेिटक रोटरी ए ूएटर कहा जाता है।
आम तौर पर रोटरी ए ूएटर पूण पैमाने पर आंदोलन के दौरान 90 िड ी (चौथाई मोड़) घूम सकता है। इनका उपयोग बॉल वा , बटर ाई वा को
संचािलत करने के िलए िकया जाता है। बॉल वा और बटर ाई वा अनु योग के साथ वायवीय ए ूएटर के िलए एक डाय ाम नीचे िदखाया गया है-
