इले ॉिन मैके िनक - CITS
वाय रंग इंटरलॉक को लागू करने के िलए लॉिजक की अ ी समझ के साथ-साथ इसे पूरा करने के िलए लागू िकए जाने वाले इले कल डड की भी
अ ी समझ की आव कता होती है। इसिलए, ऐसा कहा जाता है िक जो इले कल वाय रंग लॉिजक और इंटरलॉक को िडजाइन करने और
समझने म मािहर है, वह आसानी से ऐसा कर सकता है।
PLC पैनल म मु ेकर च, बस बार, सिक ट ेकर, रले, कॉ ै र, PLC, यूज़, SMPS, टिम नल बोड , यूिटिलटी सॉके ट और अिथ ग पॉइंट शािमल
होते ह । एक िविश के बिलंग योजना जो फ़ी िडवाइस से िस ल एक करती है और िवत रत करती है।
फ़ी जं न बॉ का उपयोग िस ल को म ी-कं ड र होमरन के बल या मु के बल म क ि त करने के िलए िकया जाता है।

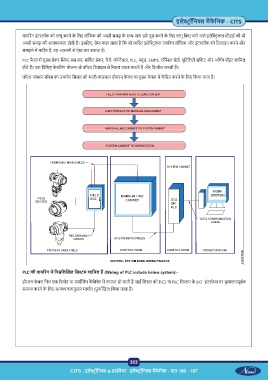

PLC की वाय रंग म िन िल खत िस म शािमल ह (Wiring of PLC include below system):-
होमरन के बल िफर एक रमोट या माश िलंग कै िबनेट म समा हो जाती ह जहाँ िस ल को DCS या PLC िस म के I/O इंटरफ़े स पर कु शलतापूव क
समा करने के िलए आव कतानुसार माश ल (पुनग िठत) िकया जाता है।
323
CITS : इले ॉिन & हाड वेयर - इले ॉिन मैके िनक - पाठ 180 - 187
