P. 333
इले ॉिन मैके िनक - CITS

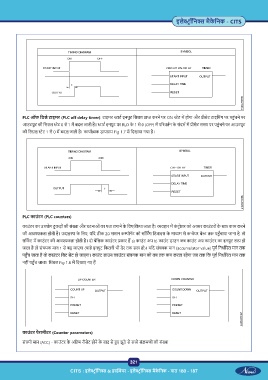

PLC ऑफ िडले टाइमर (PLC off delay timer): टाइमर ाट इनपुट िस ल ा करने पर ON ेट म होगा और ीसेट टाइिमंग पर प ंचने पर
आउटपुट की िस ल ेट 0 से 1 म बदल जाती है। ाट इनपुट पर RLO के 1 से 0 (OFF) म प रवत न के संदभ म ीसेट समय पर प ंचने पर आउटपुट
की िस ल ेट 1 से 0 म बदल जाती है। काया क डाय ाम Fig 1.7 म िदखाया गया है।
PLC काउंटर (PLC counters)
काउंटर का उपयोग टुकड़ों की सं ा और घटनाओं का पता लगाने के िलए िकया जाता है। वहार म कं ट ोलर को अ र काउंटरों के साथ काम करने
की आव कता होती है। उदाहरण के िलए: यिद ठीक 20 समान क ोन ट को सॉिट ग िडवाइस के मा म से क ेयर बे तक प ँचाया जाना है, तो
सिक ट म काउंटर की आव कता होती है। दो बेिसक काउंटर कार ह a) काउंट अप b) काउंट डाउन जब काउंट अप काउंटर का इनपुट स हो
जाता है तो संचयक मान 1 से बढ़ जाएगा (चाहे इनपुट िकतनी भी देर तक स हो)। यिद संचयक मान (accumulator value) पूव िनधा रत मान तक
प ँच जाता है तो काउंटर िबट सेट हो जाएगा। काउंट डाउन काउंटर संचयक मान को तब तक कम करता रहेगा जब तक िक पूव िनधा रत मान तक
नहीं प ँच जाता। िसंबल Fig 1.8 म िदखाए गए ह
काउंटर पैरामीटर (Counter parameters)
संचयी मान (ACC) - काउंटर के अंितम रीसेट होने के बाद से ए झूठे से स े सं मणों की सं ा
321
CITS : इले ॉिन & हाड वेयर - इले ॉिन मैके िनक - पाठ 180 - 187
